Delem Da66t 125 3 + 1 4 + 1 6 + 1 8 + 1 Cnc Phanh ép thủy lực để uốn tấm kim loại

Thông tin sản phẩm

Máy này là một máy uốn CNC mới được RAYMAX ra mắt vào năm 2020 và phù hợp với các nhà sản xuất có yêu cầu về độ chính xác và chi phí cao. Máy là mô hình phổ biến nhất của chúng tôi theo khối lượng và là một con ngựa thực sự, được chế tạo bằng các bộ phận chất lượng cao và cung cấp độ tin cậy nghiêm túc. Công nghệ đồng bộ hóa Y1 & Y2 đảm bảo tốc độ tiếp cận, bẻ cong và quay trở lại cao. Khả năng uốn và phạm vi áp suất của nó có thể được tùy chỉnh để đáp ứng các yêu cầu sản xuất khác nhau.

Thiết kế khoa học

1, Chuyển động đồng bộ của trục Y1 và Y2 mỗi trục được điều khiển bởi xi lanh độc lập

2, Khả năng thêm các tùy chọn và nâng cấp về cấu hình, ở giai đoạn sau

Môi trường thân thiện

Tiếng ồn thấp trong khi chờ và giảm nhanh (dưới 25 decibel), nhấn và quay lại, vì áp suất trong hệ thống thủy lực là điều khiển vòng kín của động cơ chính servo. Tiêu thụ năng lượng thấp hơn 60% so với máy thông thường bằng cách sử dụng động cơ servo.

Hiệu suất ổn định và bền của thân máy

1, khung máy tích hợp hàn.

2 ， Khung máy được tạo bởi trung tâm gia công ba chiều CNC trong một quá trình, đảm bảo độ song song và thẳng đứng của mỗi bề mặt lắp ghép.

3 ， Cán ứng suất bên trong bằng cách tôi luyện.

4 ， Bắn nổ để loại bỏ gỉ và xử lý chống gỉ.

1. Hệ thống điều khiển: DA52s (Tùy chọn Cybelec CT8 từ Thụy Sĩ)

Lập trình một trang nhanh chóng

• Điều hướng bằng phím nóng

• TFT màu VGA 7 inch

• Lên đến 4 trục (Y1, Y2 và 2 trục phụ)

• Kiểm soát đua thuyền

• Thư viện công cụ / vật liệu / sản phẩm

• USB, giao diện ngoại vi

• Các chức năng điều khiển máy cơ bản là Y1 Y2 XR -axis.

• Các thuật toán điều khiển trục Y nâng cao cho vòng kín cũng như van vòng hở

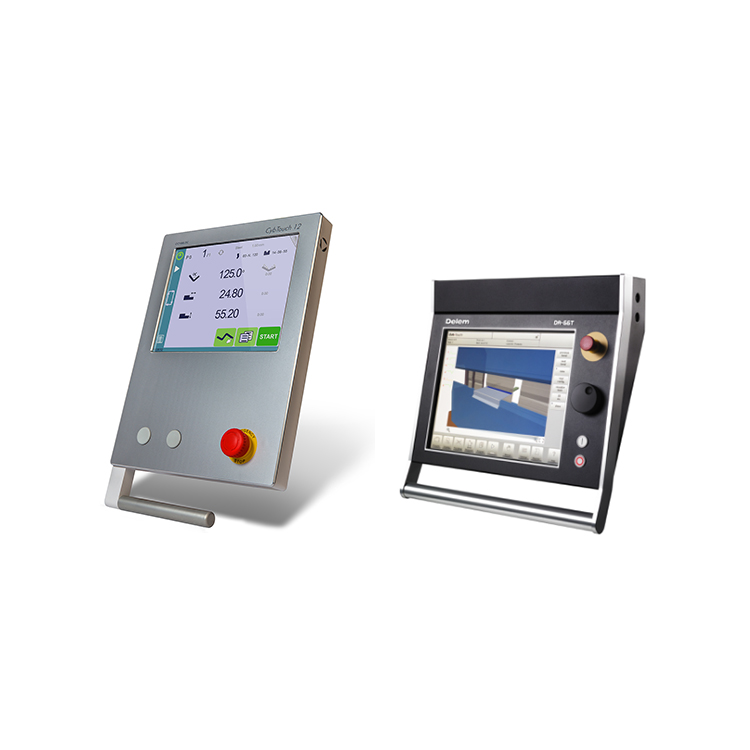

Hệ thống điều khiển tùy chọn ：

(DA66T DA69T / Cybelec CT8 CT12 từ Thụy Sĩ)

Trục tùy chọn (3 1/4 1/6 1/8 1)

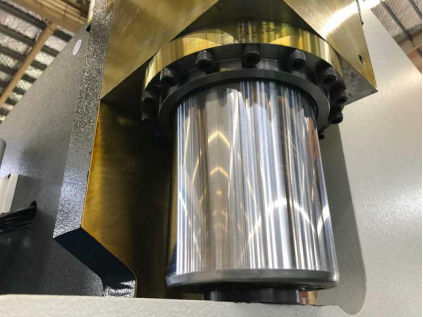

2. Xi lanh
Là một thương hiệu cao cấp của Trung Quốc, nó có tuổi thọ hơn 10 năm

3. Van tỷ lệ
Van tỷ lệ điều chỉnh chính xác các chuyển động của aixs Y1 Y2

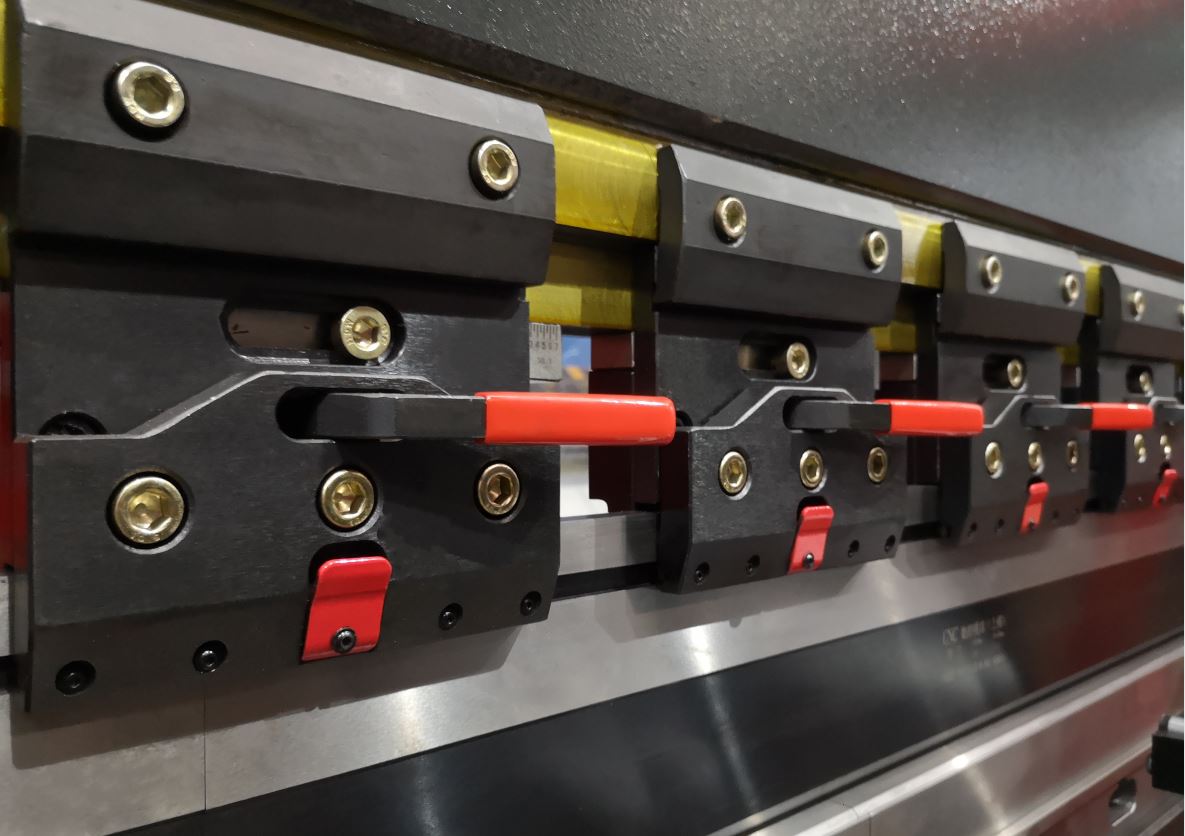

4. Clip nhanh
Thay đổi công cụ nhanh chóng nhờ thiết lập dọc ， để giảm thời gian thiết lập của bạn

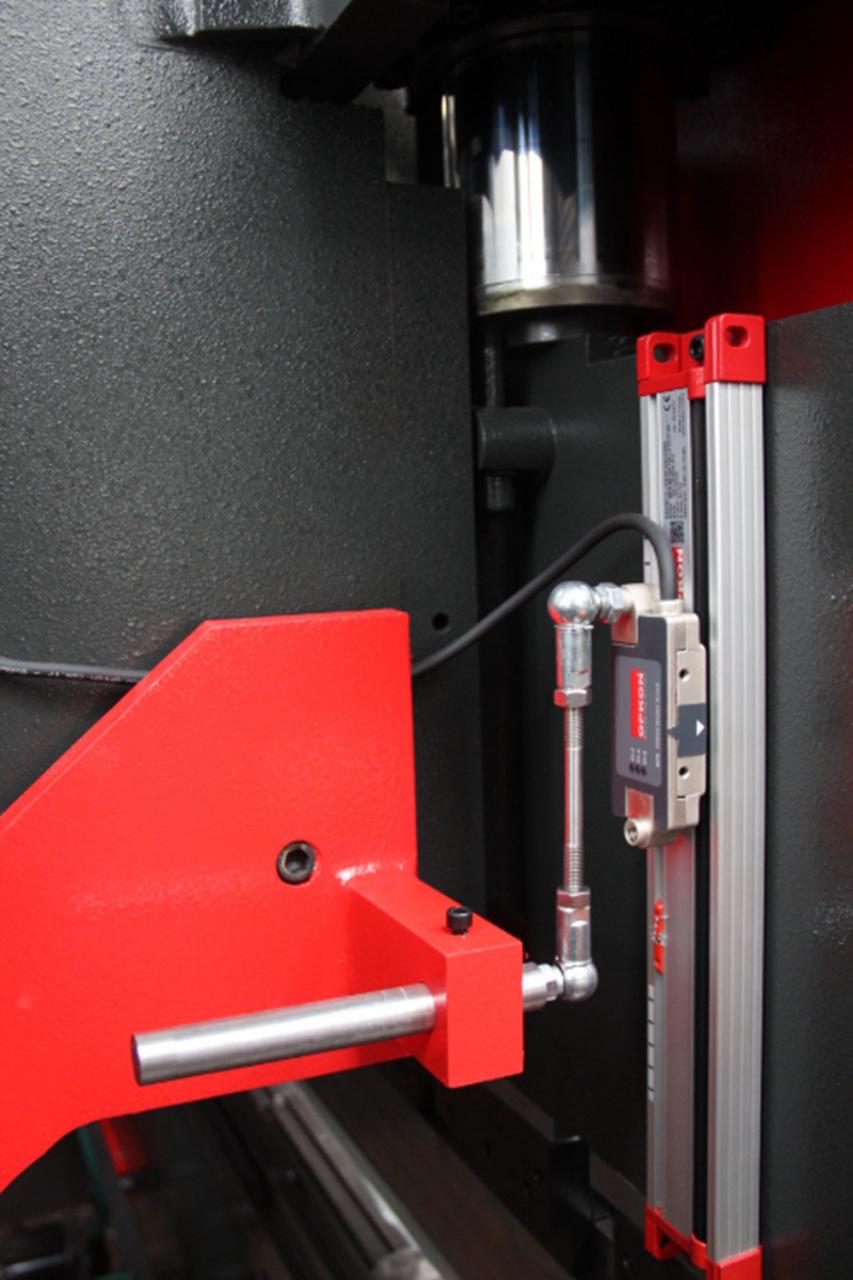

5. Thước lưới cung cấp vị trí chính xác
Hệ thống dẫn hướng tuyến tính quang học được cố định vào bệ máy bằng cánh tay riêng biệt. Bằng giải pháp này, tất cả các giá trị yaw đều có thể ghi lại để điều chỉnh độ nhạy và khả năng lặp lại các ràng buộc của bạn.

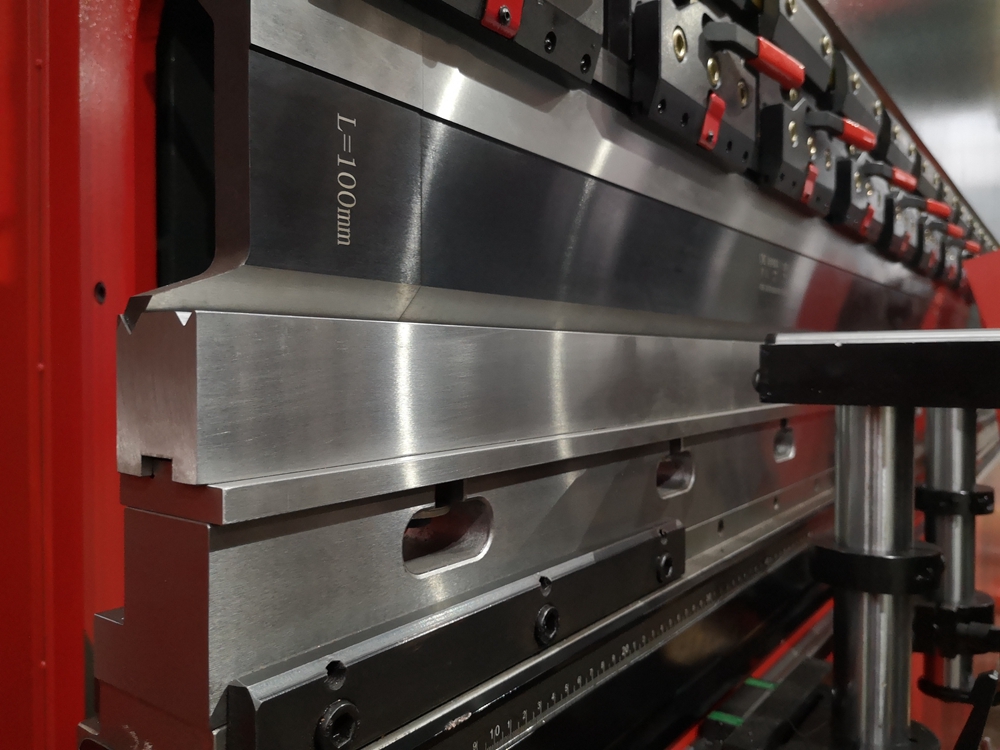

6. Khuôn CNC （Golin）
Khuôn đồng tâm CNC ， Đa chức năng, dễ dàng thay đổi các mặt

7. Hệ thống đăng quang tự động
Bù cân bằng, góc uốn hoàn hảo Điều khiển bằng hệ thống điều khiển CNC DA52s

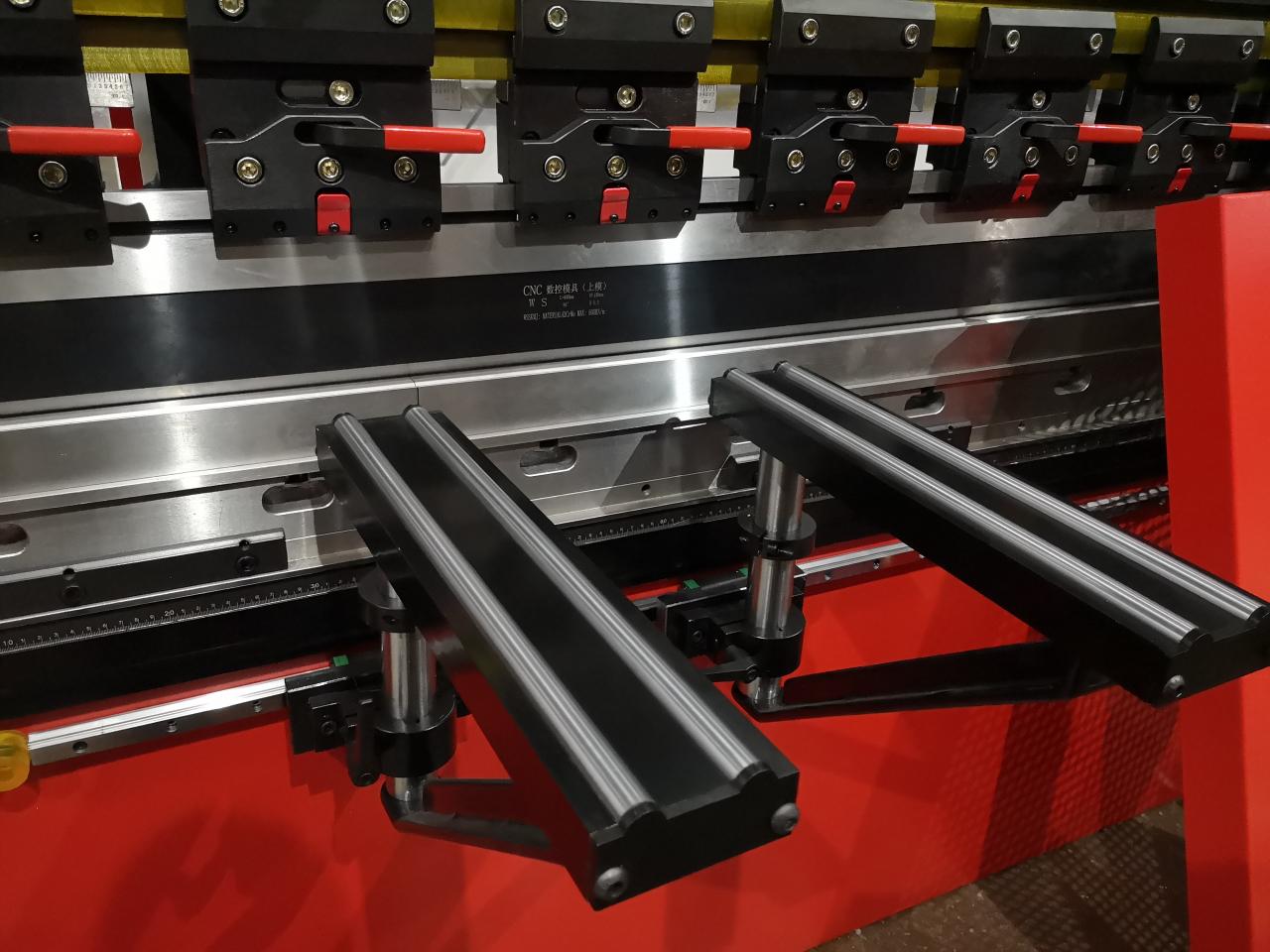

8. Cánh tay hỗ trợ
Chân đế hỗ trợ công thái học và đèn led chiếu sáng khu vực làm việc giúp tối đa hóa sự dễ dàng vận hành của bạn

9. Hướng dẫn tuyến tính kép và chùm hỗ trợ tích hợp
Để cải thiện độ chính xác của chuyển động ngón tay

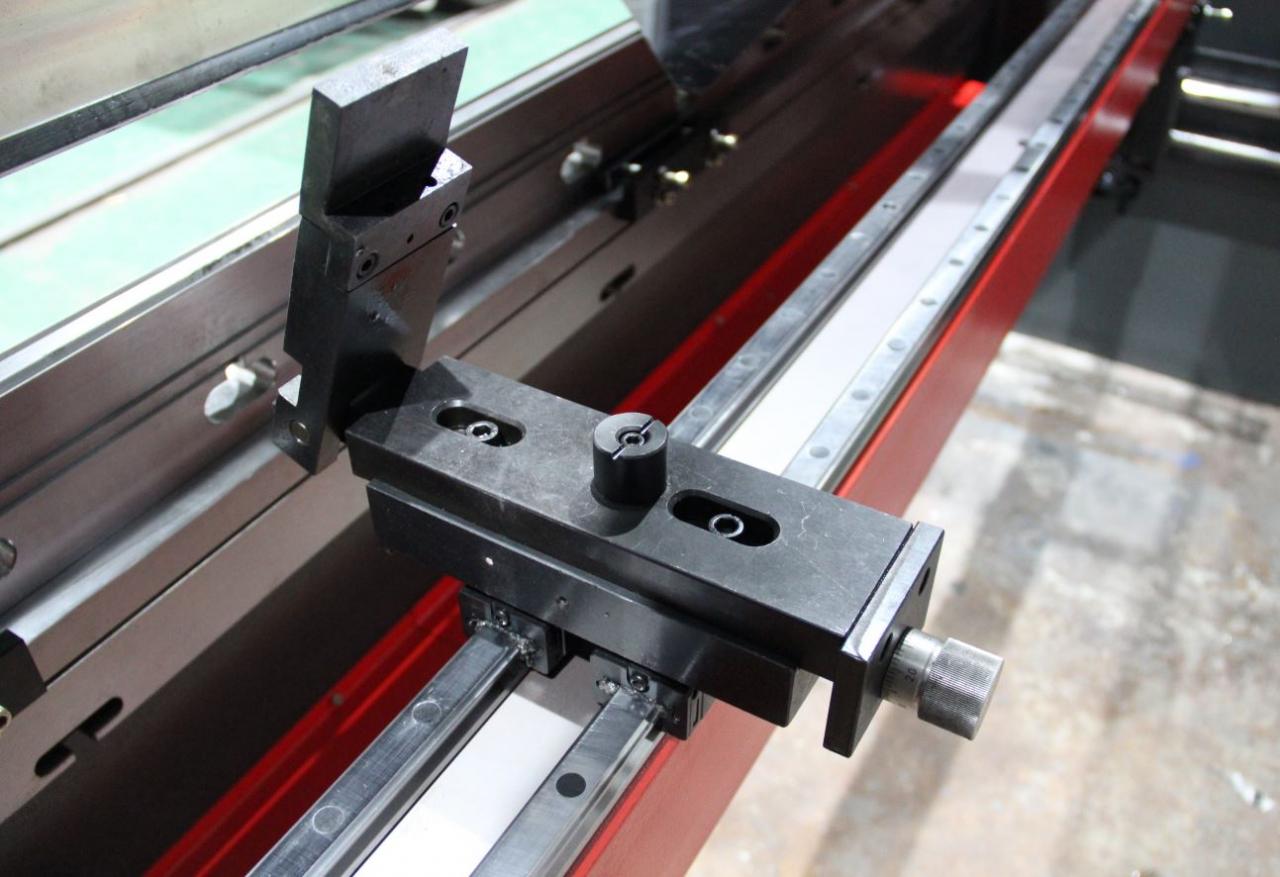

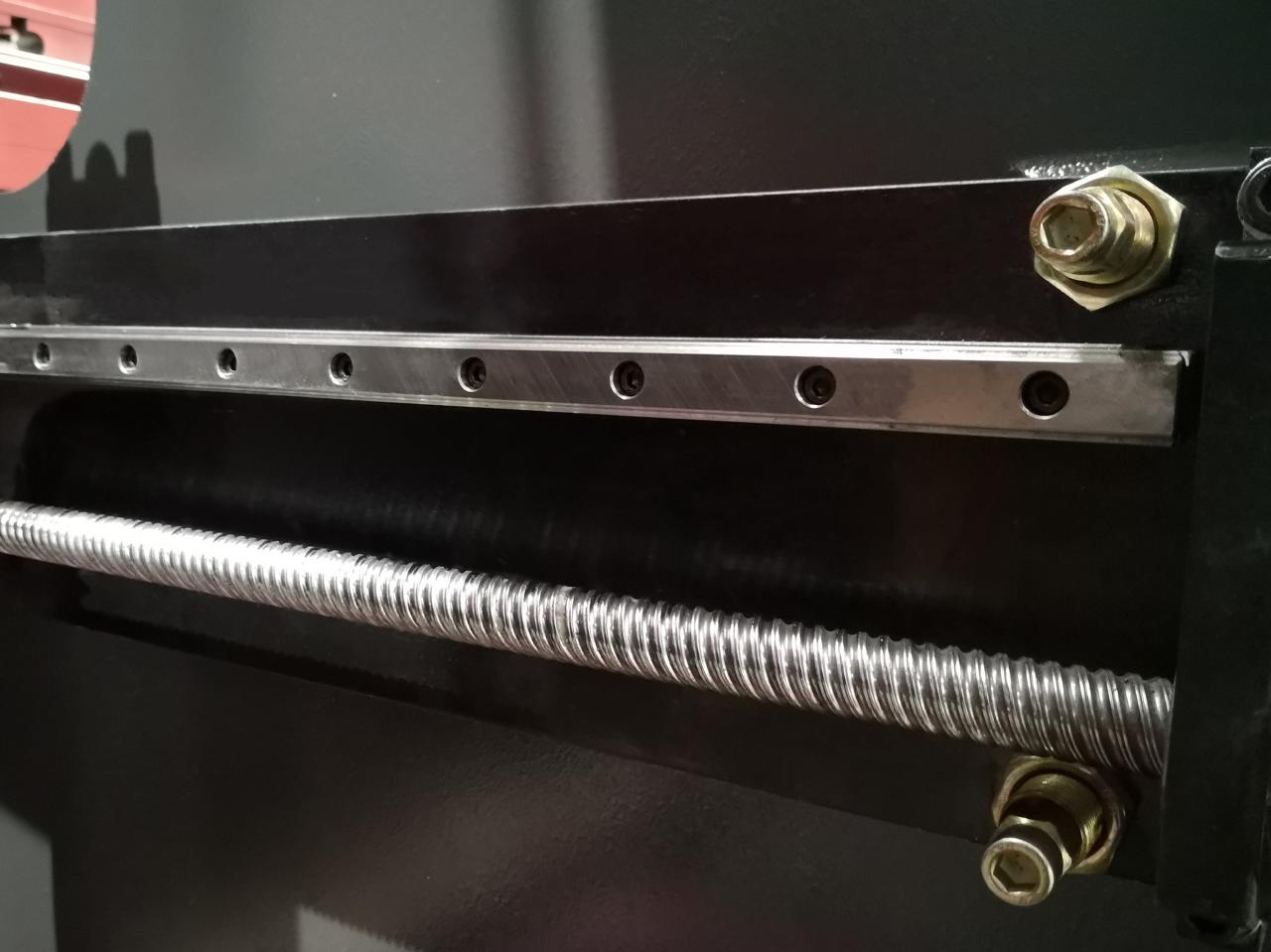

10. Hướng dẫn trục vít và tuyến tính
Đồng hồ đo lùi động và trục tốc độ cao nhờ vít bi và hướng dẫn tuyến tính để cải thiện độ chính xác chuyển động của đồng hồ đo lùi

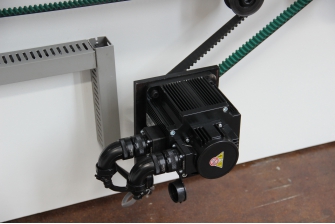

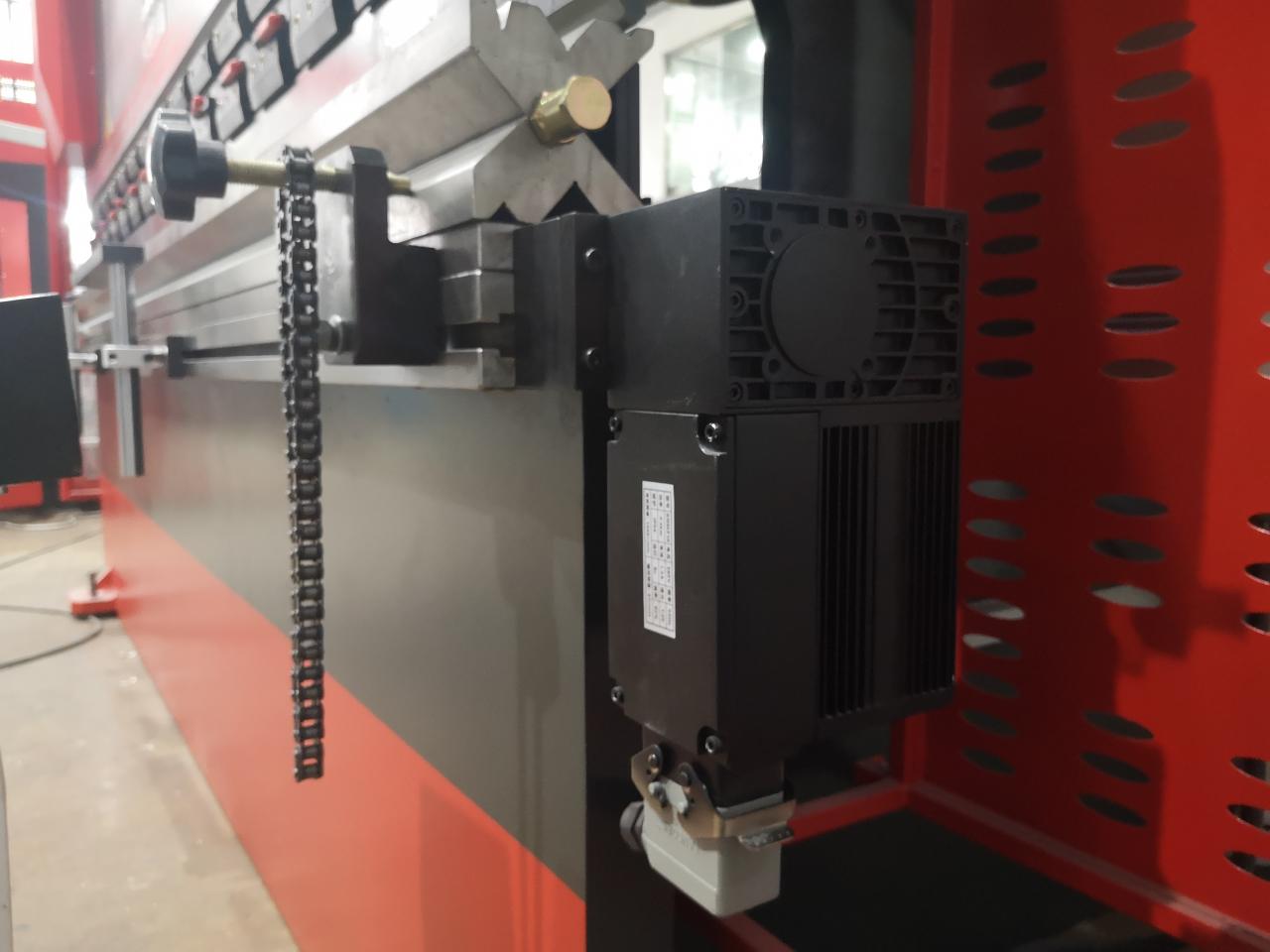

11. Động cơ Servo
Định vị aix của ổ đĩa Servo X và Y để tăng tốc độ và độ chính xác.

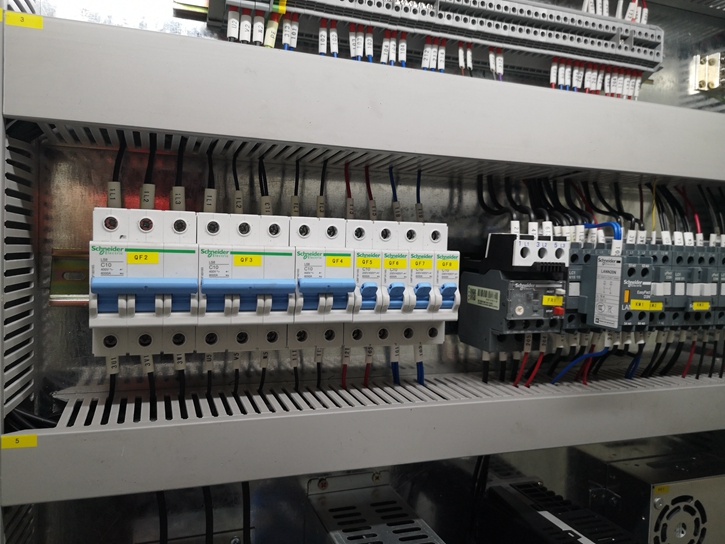

12. Các thành phần điện chính
Lựa chọn các thương hiệu quốc tế, hiệu suất ổn định và lâu dài.

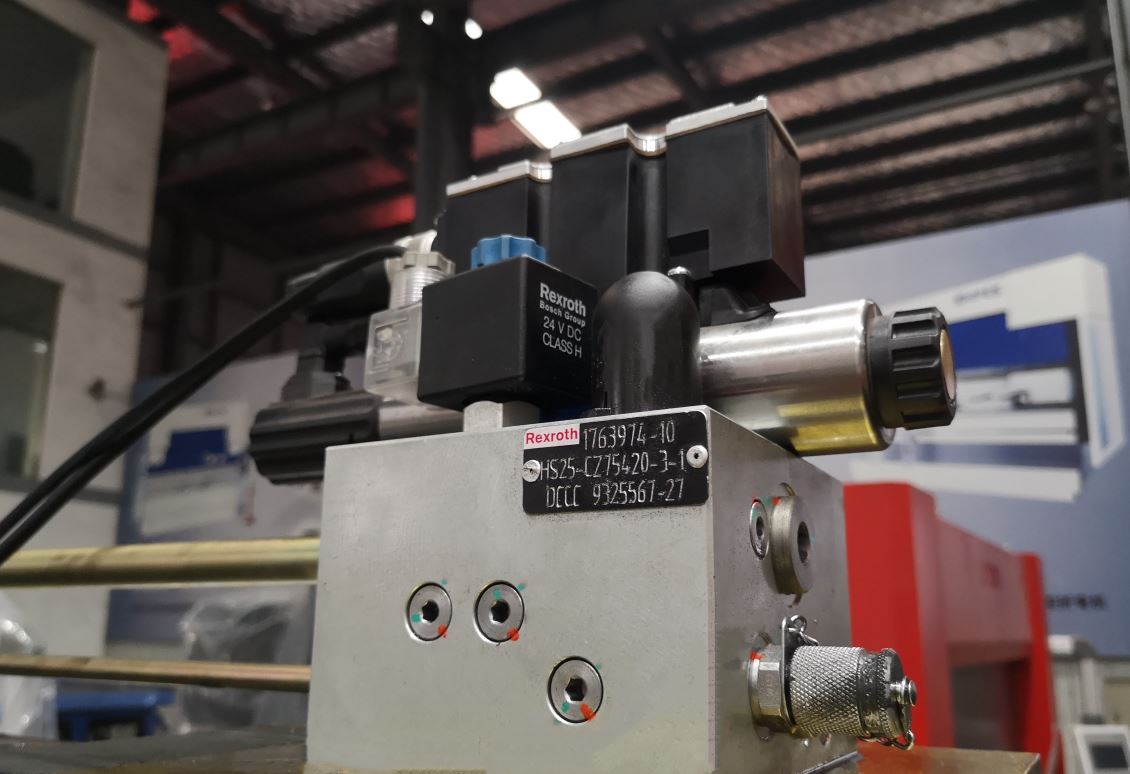

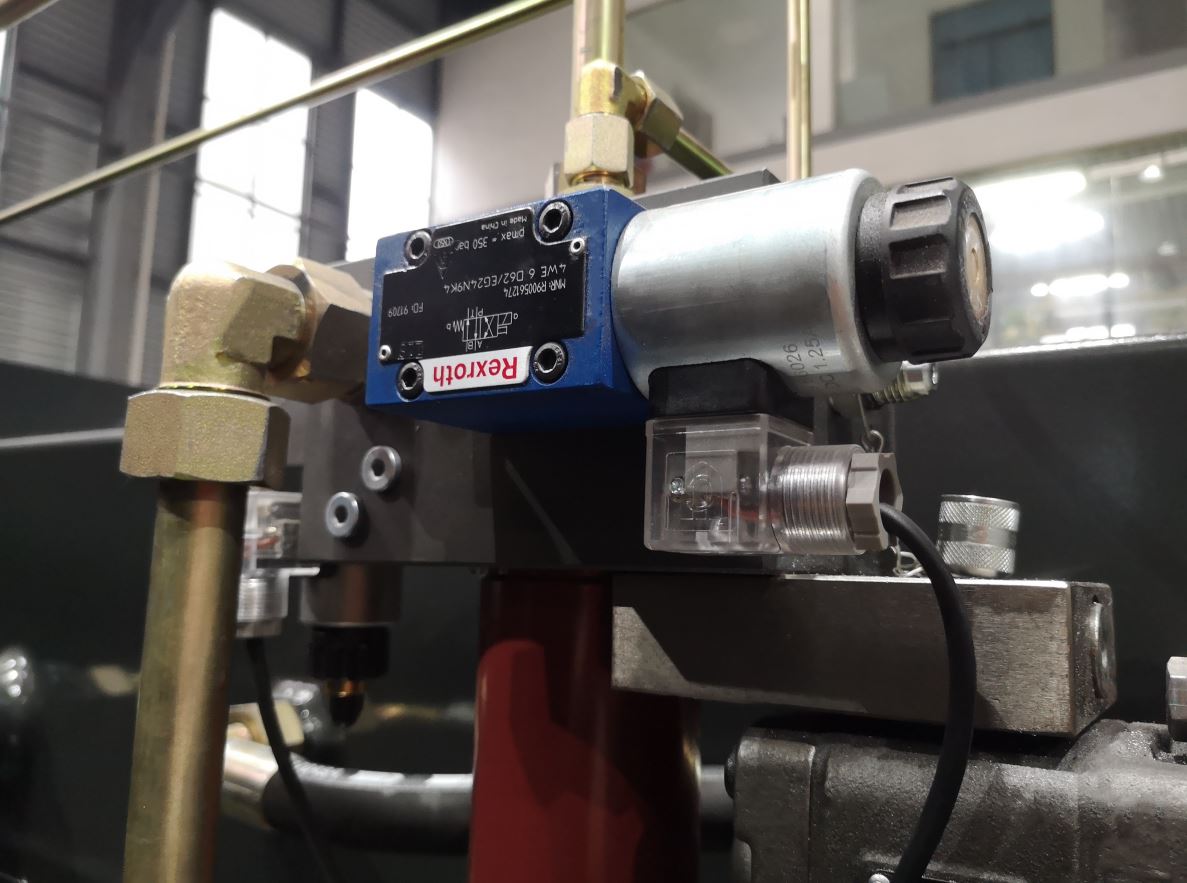

13. Van thủy lực
Lựa chọn các thương hiệu quốc tế, hiệu suất ổn định và lâu dài.

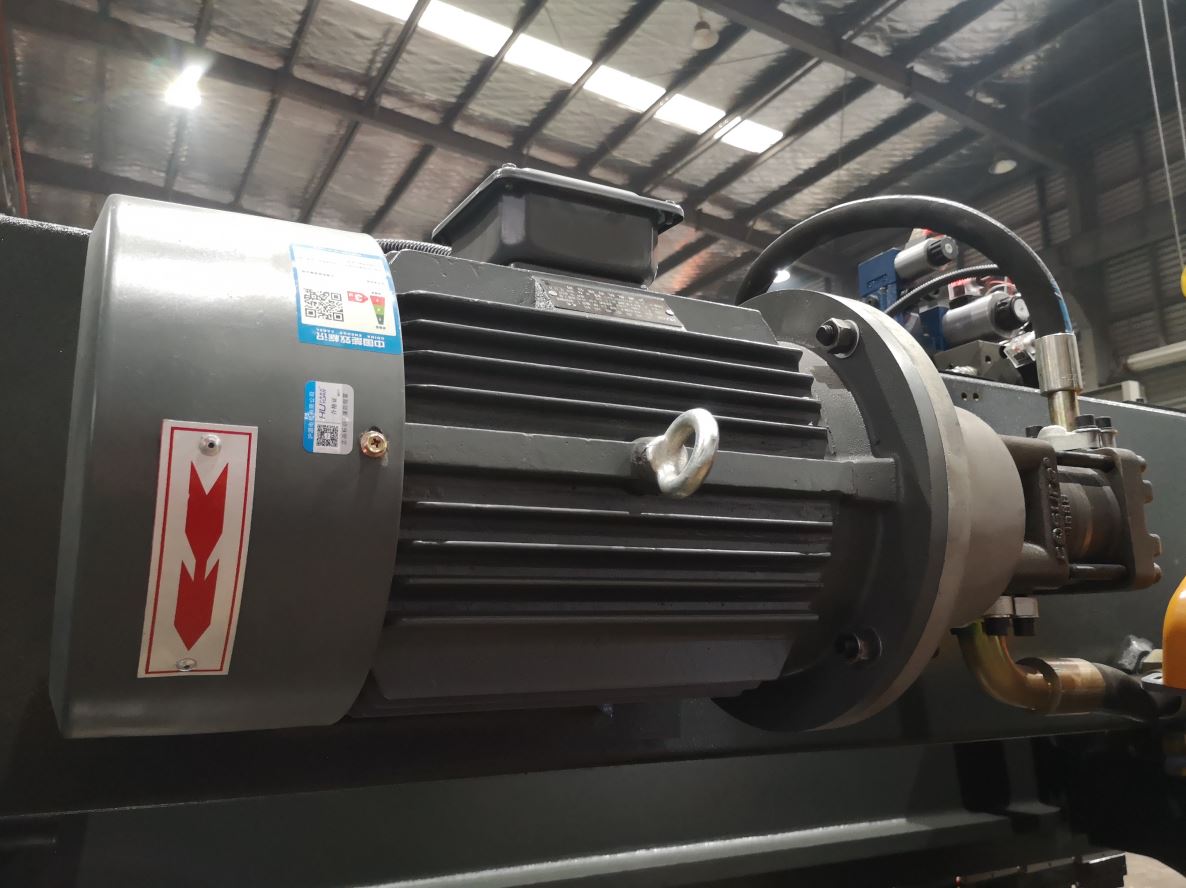

14. Động cơ chính （Siemens từ Đức） Bơm dầu （Sunny từ Mỹ）
Lựa chọn các thương hiệu quốc tế, hiệu suất ổn định và lâu dài.

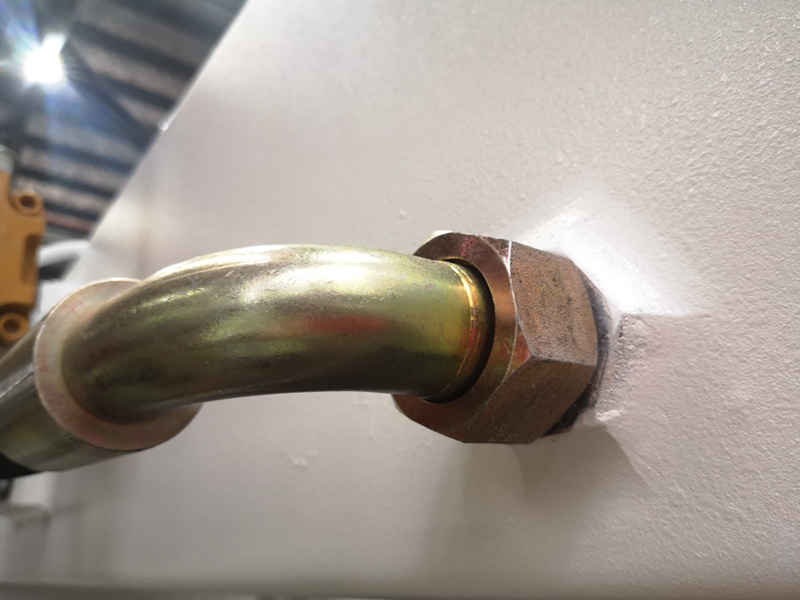

15. Ống nối (EMB từ tiếng Đức)
Để tránh rò rỉ dầu, dễ sửa chữa

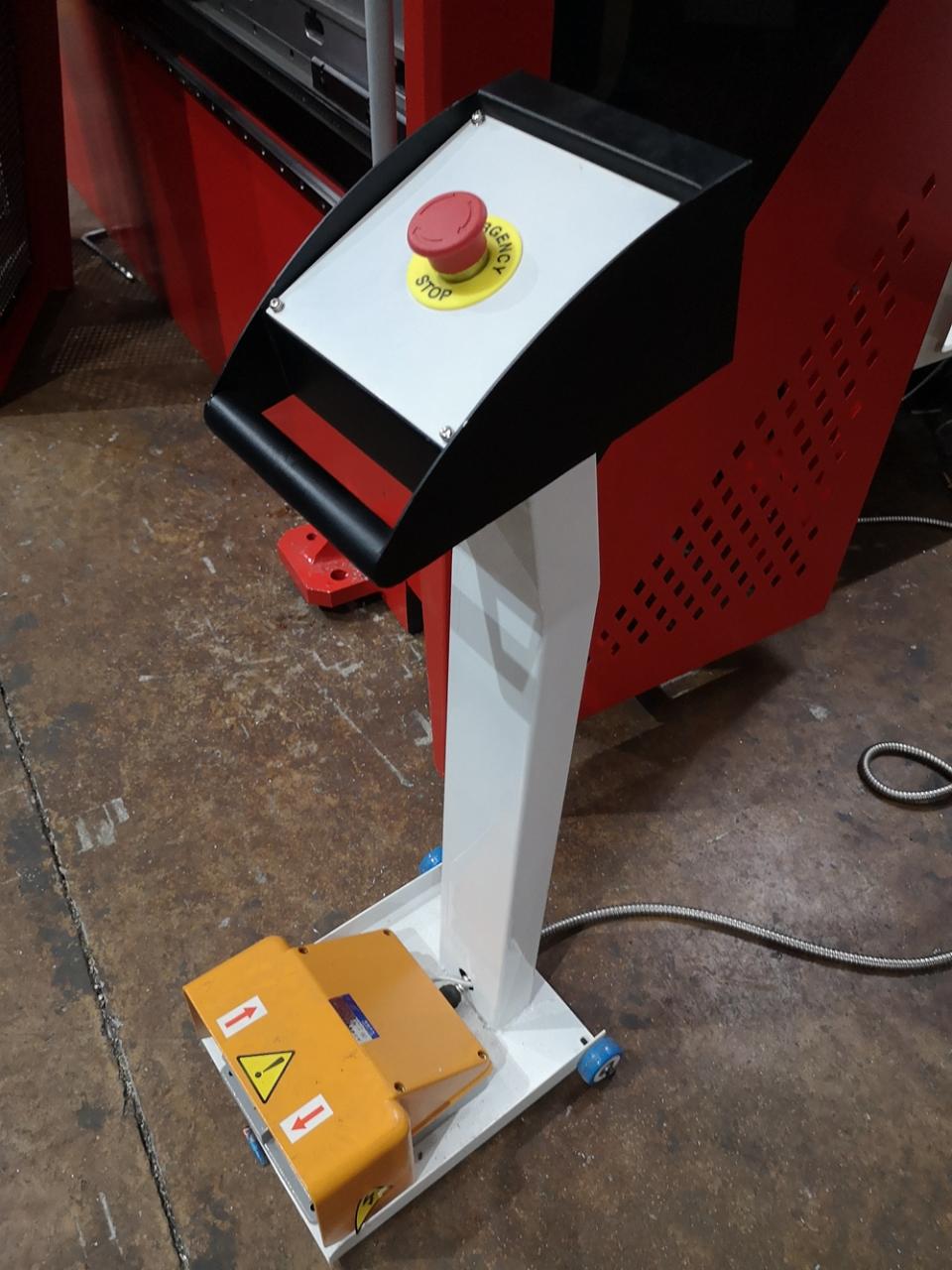

16. Linh kiện điện công tắc chân （Schneider từ Pháp）

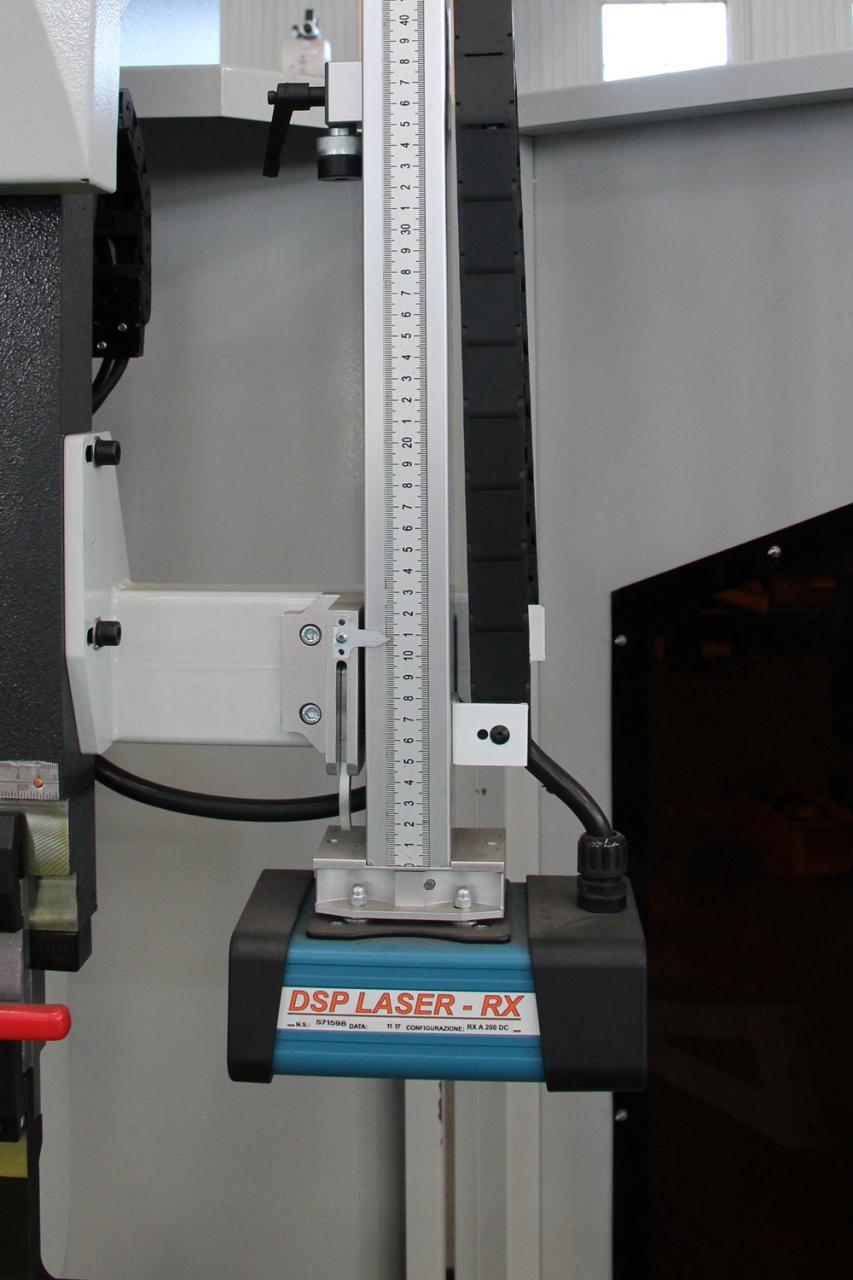

17. DSP Laser Safe （Tùy chọn）
Lưỡi dao dừng lại khi phát hiện chướng ngại vật bằng tia laser.

Các thông số kỹ thuật

Người mẫu	Khoảng cách cực (mm)	Chiều sâu cổ họng (mm)	Hành trình con trượt (mm)	Chiều cao tối đa (mm)	Công suất (kw)	Trọng lượng (kg)	Kích thước (mm)
40T / 2200	1850	230	80	320	4	2750	2200x1200x1900
40T / 2500	1850	230	80	320	4	3000	2500x1200x1900
63T / 2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T / 3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T / 2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T / 3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T / 4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T / 2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T / 3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T / 4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T / 3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T / 4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T / 3200	2580	320	120	460	11	10000	3200x1700x2700
160T / 4000	2900	320	160	460	11	11000	4000x1700x2800
160T / 5000	3900	320	160	460	11	13500	5000x1900x3100
160T / 6000	4900	320	160	460	11	18500	6300x1900x3200
200T / 3200	2480	320	200	460	11	11000	3200x1950x2800
200T / 4000	2900	320	200	460	11	12500	4000x1950x2800
200T / 5000	3900	320	200	460	11	14000	5000x1950x3000
200T / 6000	4900	320	200	460	11	20000	6000x1950x3300
250T / 3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T / 4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T / 5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T / 6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T / 3200	2450	400	250	590	22	20500	3200x2000x3450
300T / 4000	2900	400	250	590	22	22000	4000x2000x3450
300T / 5000	3900	400	250	590	22	25000	5000x2000x3450
300T / 6000	4900	400	250	590	22	28000	6000x2000x3450
400T / 3200	2400	400	250	590	30	22500	3200x2180x3400
400T / 4000	2900	400	250	590	30	25000	4000x2180x3400
400T / 5000	3900	400	250	590	30	29000	5000x2180x3500
400T / 6000	4900	400	250	590	30	34000	6000x2180x3800
500T / 5000	3900	400	250	590	45	42000	5050x3500x3700
500T / 6000	4900	400	320	590	45	54000	6050x3500x3700
600T / 4000	2900	400	320	590	55	44000	4050x4500x3700
600T / 6000	4900	400	320	590	55	60000	6050x4500x3700

Thông tin chi tiết

• Hành trình trượt (mm): 120 mm
• Mức độ tự động: Hoàn toàn tự động
• Chiều sâu cổ họng (mm): 320 mm
• Loại máy: Đồng bộ hóa
• Chiều dài của bàn làm việc (mm): 3200 mm
• Chiều rộng của bàn làm việc (mm): 150 mm
• Kích thước: 3200x1600x2600mm
• trạng thái: Còn mới
• Chất liệu / Kim loại đã qua xử lý: Đồng thau / Đồng, Thép không gỉ, HỢP KIM, Thép cacbon, Nhôm
• Tự động hóa: Tự động
• Dịch vụ bổ sung: Kết thúc hình thành
• Năm: 2020
• Trọng lượng (KG): 7000
• Công suất động cơ (kw): 7,5 kw
• Điểm bán hàng chính: Đa chức năng
• Bảo hành: 2 năm
• Các ngành áp dụng: Cửa hàng vật liệu xây dựng, Cửa hàng sửa chữa máy móc, Nhà máy sản xuất, Nhà máy thực phẩm & đồ uống, Cửa hàng in ấn, Công trình xây dựng, Năng lượng & khai thác, Cửa hàng thực phẩm & đồ uống
• Vị trí phòng trưng bày: Không có
• Loại hình tiếp thị: Sản phẩm mới 2020
• Báo cáo kiểm tra máy móc: Đã cung cấp
• Video gửi đi kiểm tra: Đã cung cấp
• Bảo hành các thành phần cốt lõi: 1 năm
• Thành phần cốt lõi: Vòng bi, Động cơ, Bình chịu áp lực, Động cơ, Khác
• Mô hình: WE67K Series-125T / 3200
• Nguyên liệu: Tấm / Cán tấm
• Hệ thống điều khiển: Delem DA66T
• Trục điều khiển: Y1 Y2 X Trục trục W
• Linh kiện điện: Schneider từ Pháp
• Động cơ chính: Siemens từ Đức
• Thời gian dẫn: 15 ngày
• Cách sử dụng: Uốn tấm kim loại
• Chứng nhận: CE ISO
