160t-4000 Máy uốn thủy lực 4 trục Cnc Nhấn phanh

Mô tả sản phẩm

Press Brake là một máy uốn CNC mới được RAYMAX ra mắt vào năm 2020 và phù hợp với các nhà sản xuất có yêu cầu về độ chính xác và chi phí cao. Máy uốn CNC 4 trục là mô hình phổ biến nhất của chúng tôi theo khối lượng và là một con ngựa gia công thực sự, được chế tạo từ các bộ phận chất lượng cao và cung cấp độ tin cậy nghiêm túc. Công nghệ đồng bộ hóa Y1 & Y2 đảm bảo tốc độ tiếp cận, bẻ cong và quay trở lại cao. Khả năng uốn cong và phạm vi áp suất có thể được tùy chỉnh để đáp ứng các yêu cầu sản xuất khác nhau.

Hiệu suất ổn định và bền của thân máy

1, Khung máy tích hợp hàn.

2, Khung máy được tạo thành bởi trung tâm gia công ba chiều CNC trong một quá trình, đảm bảo độ song song và thẳng đứng của mỗi bề mặt lắp ghép.

3, Cán ứng suất bên trong bằng cách nung Bắn nổ để loại bỏ gỉ và xử lý chống gỉ.

4, Bắn nổ để loại bỏ gỉ và xử lý chống rỉ.

Thiết kế khoa học

1, Chuyển động đồng bộ của trục Y1 và Y2 mỗi trục được điều khiển bởi xi lanh độc lập.

2, Khả năng thêm các tùy chọn và nâng cấp về cấu hình, ở giai đoạn sau.

Môi trường thân thiện

Tiếng ồn thấp trong khi chờ và giảm nhanh (dưới 25 decibel), nhấn và quay lại, vì áp suất trong hệ thống thủy lực là điều khiển vòng kín của động cơ chính servo. Tiêu thụ năng lượng thấp hơn 60% so với máy thông thường bằng cách sử dụng động cơ servo.

Các thông số kỹ thuật

Để biết thêm các mô hình máy, xin vui lòng liên hệ với chúng tôi, chúng tôi sẽ trả lời cho bạn CÀNG SỚM CÀNG TỐT!
Người mẫu	Khoảng cách cực (mm)	Độ sâu cổ họng (mm)	Hành trình trượt (mm)	Chiều cao tối đa (mm)	Quyền lực (kw)	Trọng lượng (Kilôgam)	Kích thước (mm)
63T / 2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T / 3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T / 2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T / 3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T / 4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T / 2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T / 3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T / 4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T / 3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T / 4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T / 3200	2580	320	120	460	11	10000	3200x1700x2700
160T / 4000	2900	320	160	460	11	11000	4000x1700x2800

Hệ thống điều khiển

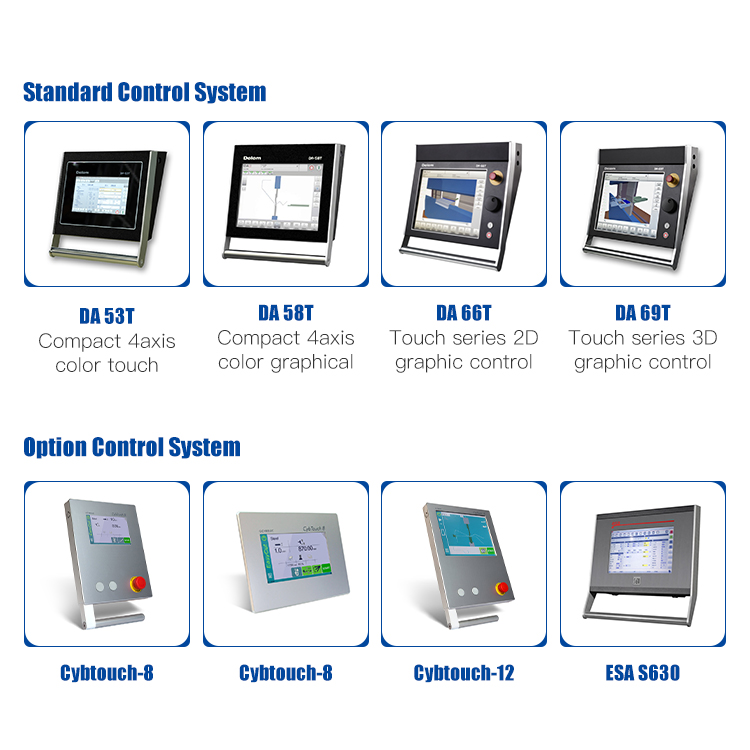

Máy uốn CNC Amuda có thể được trang bị với nhiều hệ thống điều khiển khác nhau. Hệ thống backgauge hiệu quả cao của chúng tôi cung cấp cho khách hàng các giải pháp tự động hóa khác nhau.

Màn hình máy

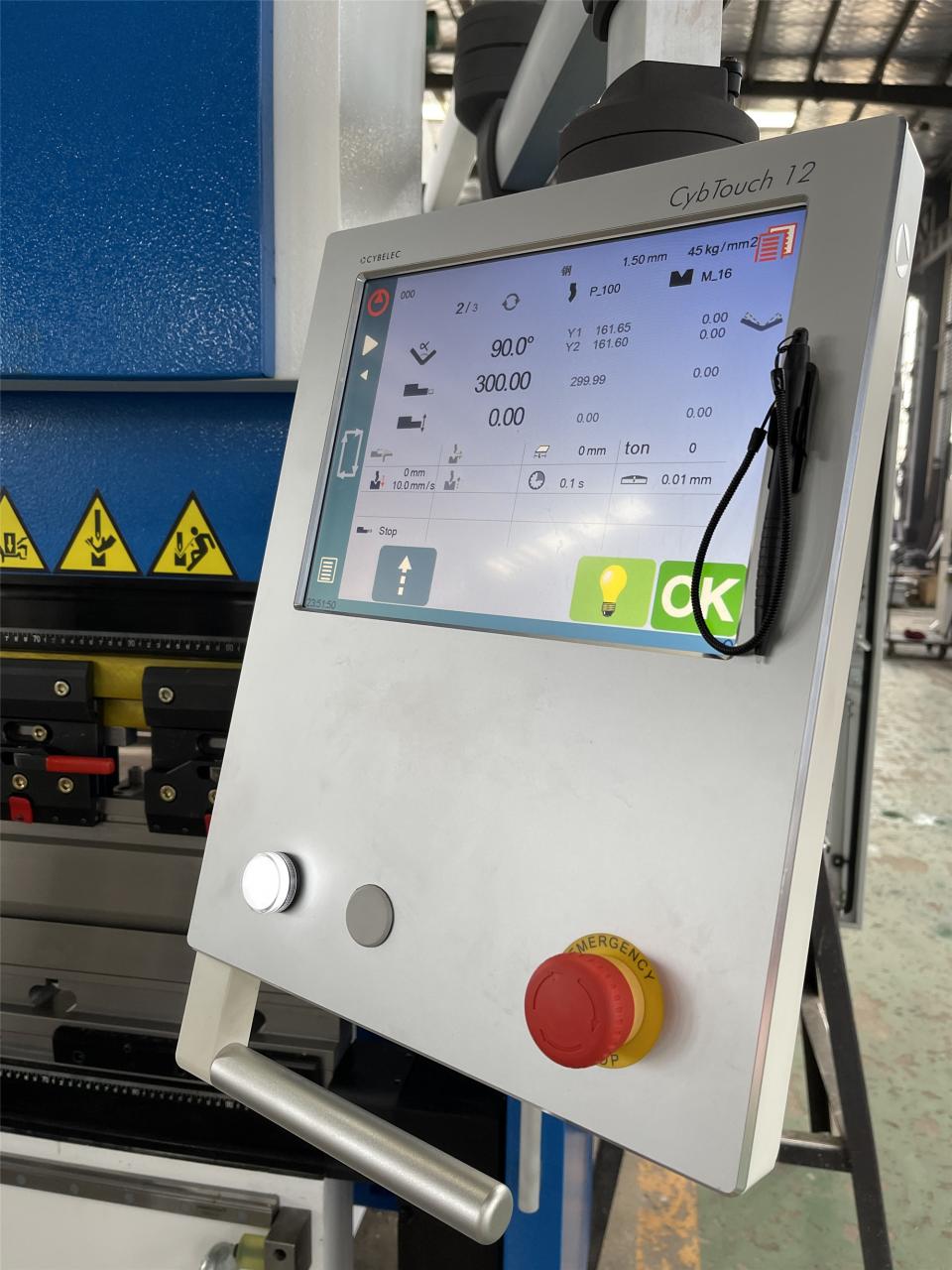

Hệ thống điều khiển Cybtouch-12

1. Điều khiển 4 trục.

2. Trình tự uốn cong tự động (tùy chọn).

3. Cách tính trợ cấp uốn cong.

4. Tính toán áp suất - vương miện.

5. Dụng cụ mô-đun cho từng bộ phận hoặc uốn cong.

6. Hiệu chỉnh góc và đo lưng.

7. Bảo trì từ xa qua kết nối không dây với PC hoặc máy tính xách tay.

8. Cổng USB cho thẻ nhớ để truyền / sao lưu dữ liệu.

Bàn làm việc hiệu quả cao

1, Bạn có thể sử dụng toàn bộ chiều dài uốn vì không có đường viền giao thoa.

2, khuôn tùy chỉnh CNC

3, Kẹp nhanh: thay đổi công cụ nhanh chóng nhờ thiết lập theo chiều dọc, để giảm thời gian thiết lập của bạn.

4, Tay đỡ: Giá đỡ tiện dụng và đèn led chiếu sáng khu vực làm việc giúp tối đa hóa sự dễ dàng khi vận hành của bạn.

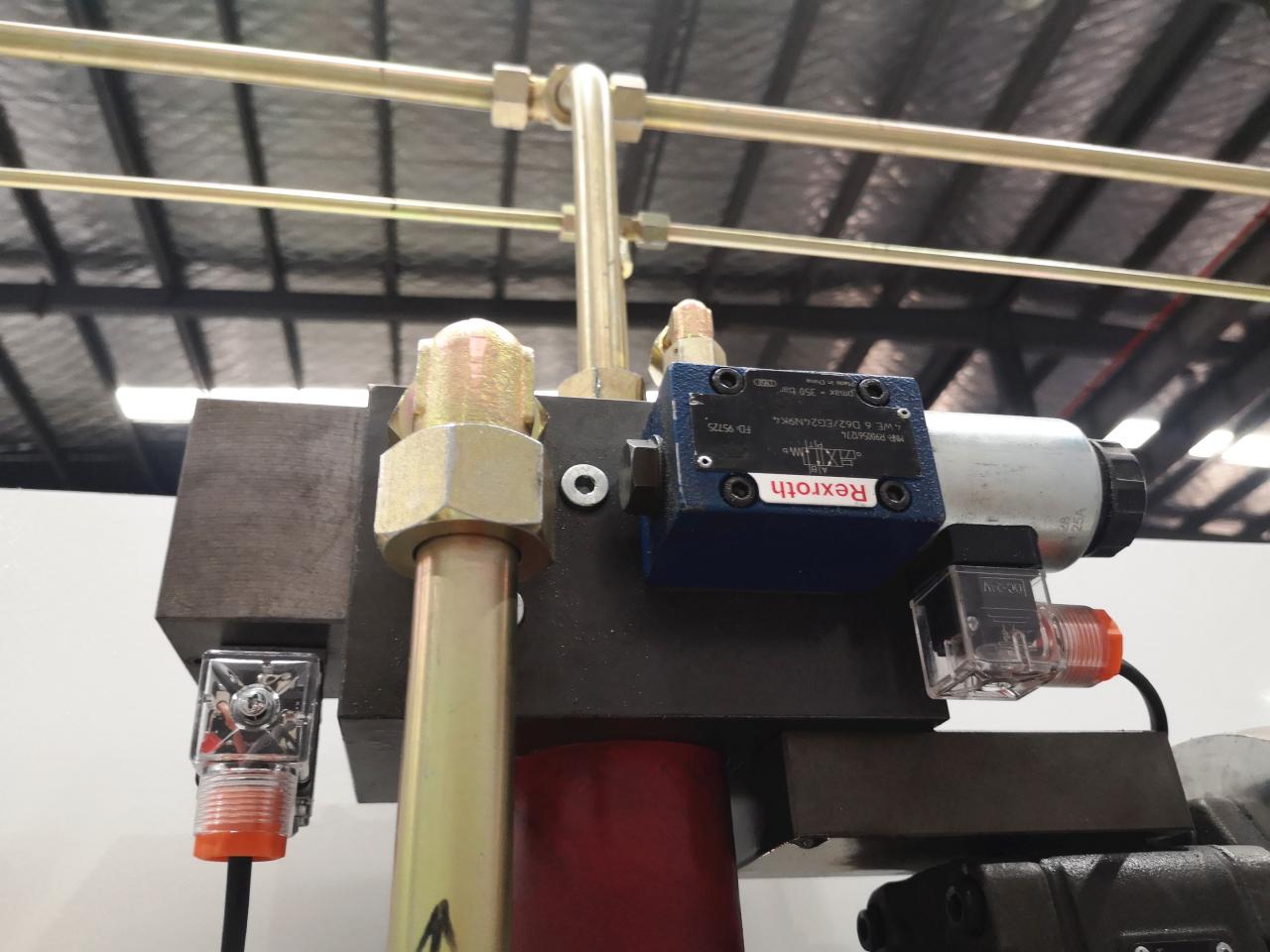

5. Van thủy lực (Rexroth từ Đức)

6, Thước lưới GIVI (từ Ý): định vị hành trình chính xác

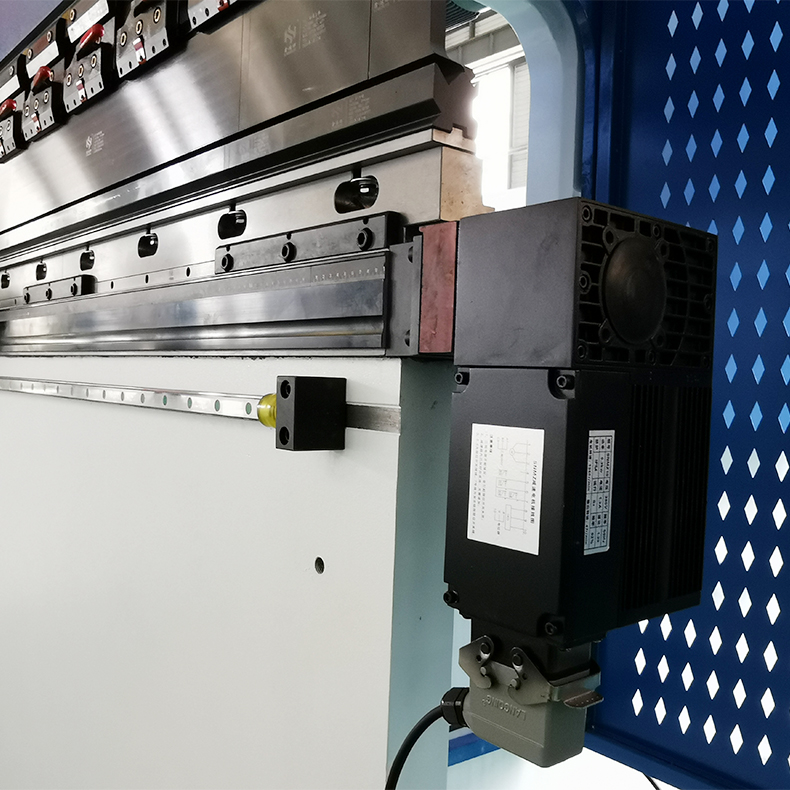

7, Hệ thống uốn cong tự động: Để cung cấp góc uốn chính xác hơn

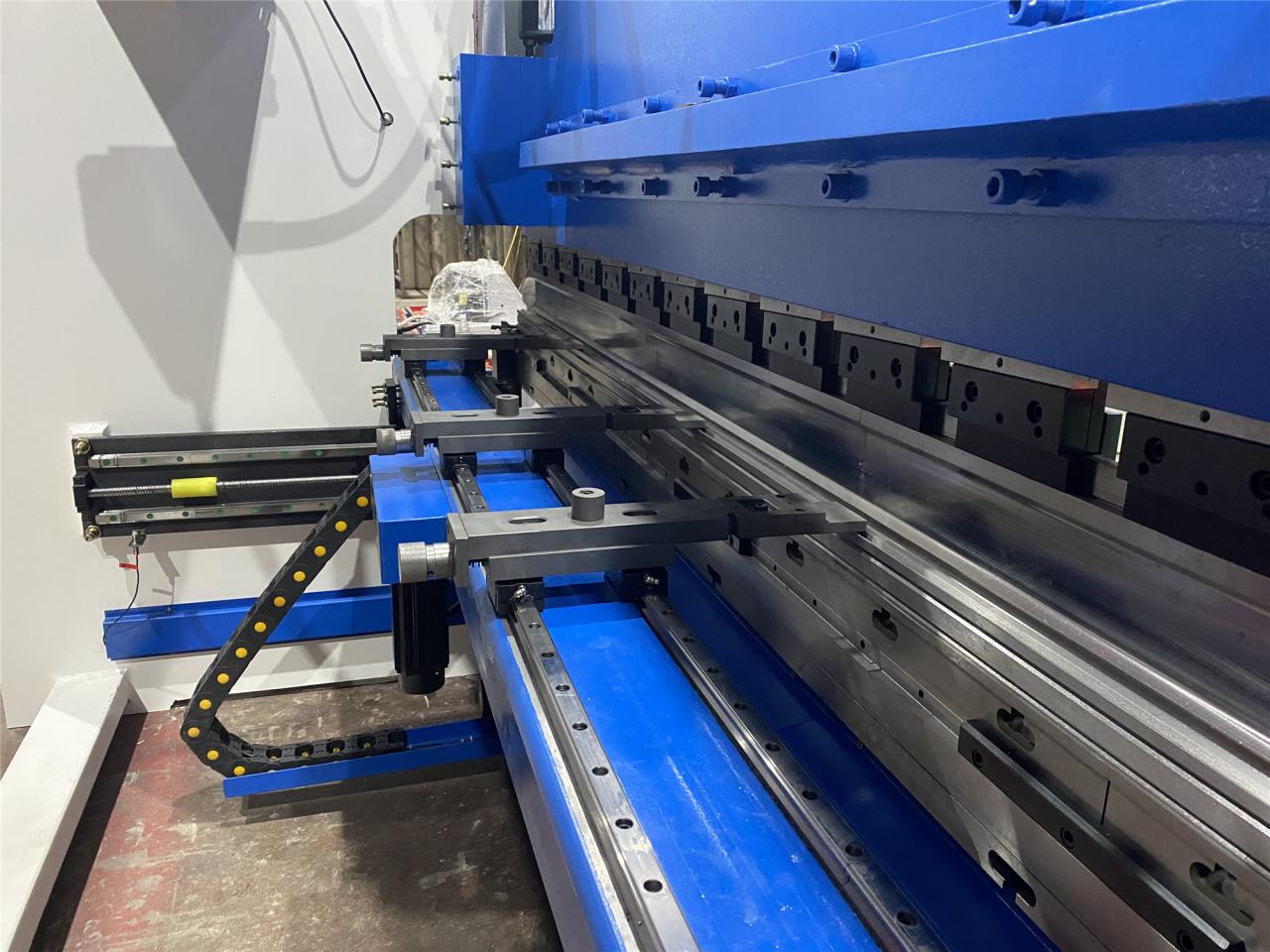

8, Laser an toàn Máy đo lưng hiệu quả cao và mạnh mẽ

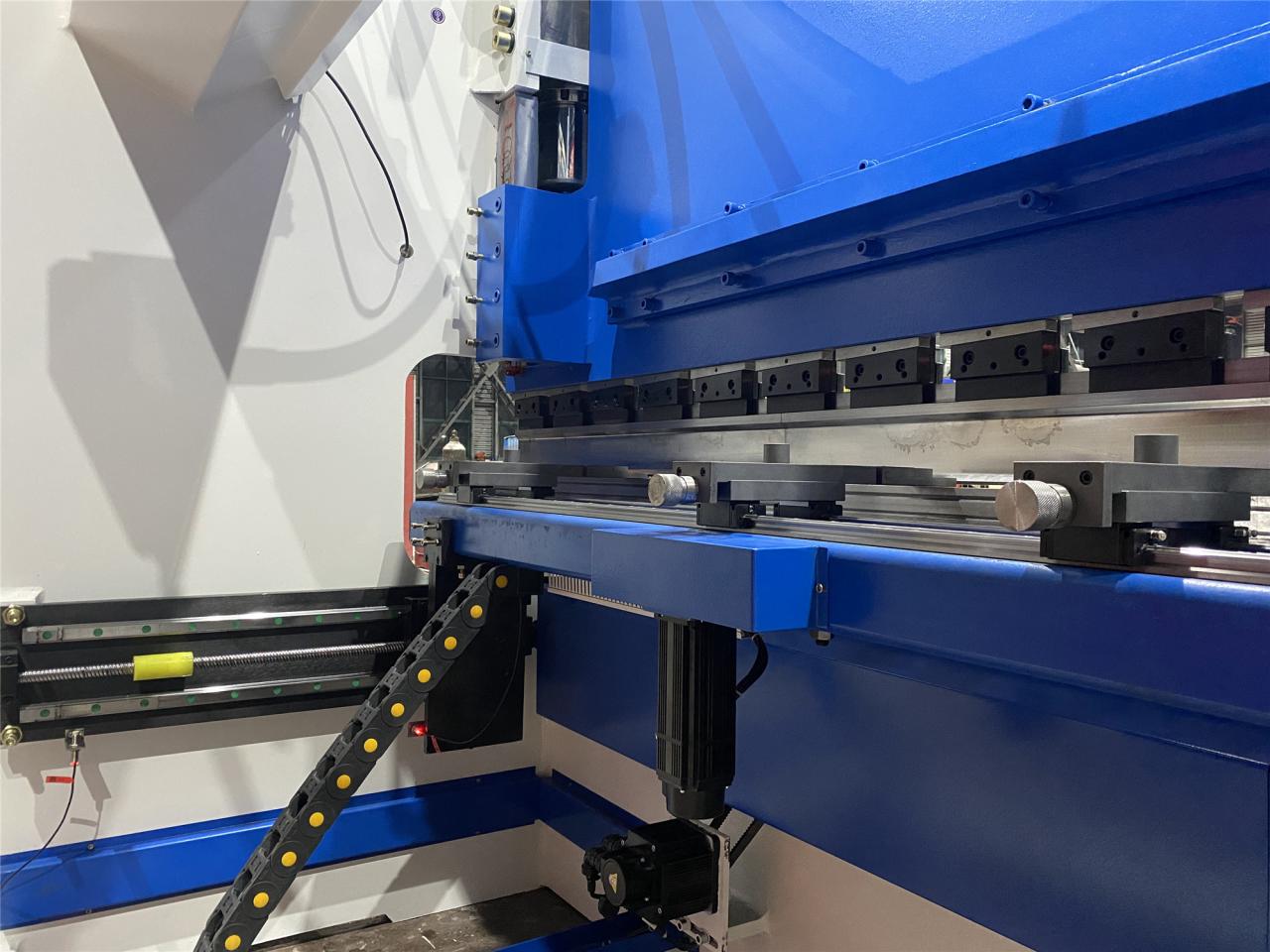

1, Đo lùi ổ đĩa động cơ servo: Hệ thống đo lùi ổ đĩa servo để tăng tốc độ. Và tiết kiệm năng lượng.

2, Vít bi và thanh dẫn tuyến tính Đồng hồ đo lùi động học và trục tốc độ cao nhờ trục vít bi và thanh dẫn hướng tuyến tính.

3, Hướng dẫn tuyến tính kép và chùm hỗ trợ tích hợp để cải thiện độ chính xác chuyển động của ngón tay.



Chứng nhận Thương hiệu Quốc tế

Cấu hình chính

Động cơ chính	Siemens, Đức
Điện tử	Schneider, Pháp
Van thủy lực	Rexroth, Đức
Bơm dầu	Sunny, USA
Vòng đệm	EMB, Đức
Bộ điều khiển	DELEM DA66T
Đổi chân	Sanyuan HongKong
Hình trụ	Tế Ninh Taifeng, Sơn Đông
Vít bi và thanh dẫn hướng tuyến tính	HIWIN, Đài Loan
Trình điều khiển Servo	DELTA, Đài Loan
Thước lưới	GIVI, Ý

An toàn & Độ tin cậy

Tất cả các thành phần được chứng nhận phù hợp với tiêu chuẩn Châu Âu, chủ yếu từ Đức, Mỹ, Hà Lan, Ý và Thụy Sĩ. Tất cả các bộ phận kết cấu được tính toán theo phương pháp phần tử hữu hạn và chỉ sử dụng thép chất lượng cao S275 và S355 JR cụ thể là J2 (N).

Bảo vệ bàn làm việc

Bảo vệ bằng tia laser: Lưỡi dao dừng lại khi phát hiện chướng ngại vật bằng tia laser.

Cơ khí trở lại

Màn che ánh sáng hoặc Bảo vệ điểm hoặc hàng rào an toàn, để cảnh báo mọi người những khu vực làm việc nguy hiểm.

Các mặt bàn làm việc

Hàng rào an toàn để ngăn chặn những người bất cẩn xâm nhập.

Thông tin chi tiết

• Hành trình trượt (mm): 160 mm
• Mức độ tự động: Hoàn toàn tự động
• Chiều sâu cổ họng (mm): 320 mm
• Loại máy: Đồng bộ hóa
• Chiều dài của bàn làm việc (mm): 4000
• Chiều rộng của bàn làm việc (mm): 140 mm
• Kích thước: 4000 x1700 x2800mm
• trạng thái: Còn mới
• Xuất xứ: An Huy, Trung Quốc
• Chất liệu / Kim loại đã qua xử lý: Đồng thau / Đồng, Thép không gỉ, HỢP KIM, Thép cacbon, Nhôm
• Tự động hóa: Tự động
• Dịch vụ bổ sung: Gia công
• Năm: 2022
• Trọng lượng (KG): 11000
• Công suất động cơ (kw): 11 kw
• Các điểm bán hàng chính: Giá cả cạnh tranh
• Bảo hành: 2 năm
• Các ngành áp dụng: Khách sạn, Cửa hàng may mặc, Cửa hàng vật liệu xây dựng, Cửa hàng sửa chữa máy móc, Nhà máy sản xuất, Nhà máy thực phẩm & đồ uống, Trang trại, Nhà hàng, Đồ gia dụng, Bán lẻ, Cửa hàng thực phẩm, Cửa hàng in ấn, Công trình xây dựng, Năng lượng & Khai thác, Cửa hàng Đồ ăn & Đồ uống , Công ty quảng cáo
• Vị trí phòng trưng bày: Canada, Nga
• Loại tiếp thị: Sản phẩm mới 2022
• Báo cáo kiểm tra máy móc: Đã cung cấp
• Video gửi đi kiểm tra: Đã cung cấp
• Bảo hành các thành phần cốt lõi: 2 năm
• Thành phần cốt lõi: Vòng bi, Động cơ, Bơm, Bánh răng, PLC, Bình áp lực, Động cơ
• Hệ thống kiểm soát: DELEM CT8
• Mô hình: 160T-4000
• Linh kiện điện: Schneider từ Pháp
• Màu sắc: Tùy chỉnh
• Cách sử dụng: Uốn tấm kim loại
• Trục điều khiển: 4 1
• Chứng nhận: CE ISO SONCAP
• Động cơ chính: Siemens từ Đức
• Thời gian dẫn: 30 ngày
• Dịch vụ sau bán hàng được cung cấp: Phụ tùng thay thế miễn phí, Lắp đặt tại hiện trường, vận hành thử và đào tạo
