Mô tả Sản phẩm

Máy uốn tấm kim loại Tấm uốn thủy lực Phanh báo chí nhỏ bằng thép không gỉ

Phanh ép tấm thủy lực 1） WC67K NC với bộ điều khiển E21

Phanh ép tấm kim loại tấm với hệ thống E21 NC

Bộ chuyển đổi tần số điều khiển vị trí của động cơ trục X, Y: SIEMENS Germay

Van: Bosch Rexroth Đức

Điện: Schneider France

1. Thiết kế đáp ứng các tiêu chuẩn quốc tế của EU. Thân máy bay loại bỏ ứng suất bên trong bằng cách ủ và đảm bảo độ chính xác và sức mạnh cao hơn. Tất cả các máy đều được thiết kế bằng lập trình 3D SOLID WORKS và được làm bằng thép chất lượng cao ST44-1 với công nghệ mới nhất.

2. Máy uốn trục xoắn dòng WC67K sử dụng hệ thống điều khiển Chines ESTUN NC để giúp bạn tăng năng suất và giữ chi phí thấp nhất và chi phí bảo trì thấp hơn. Chất lượng cao và khả năng uốn lặp đi lặp lại bằng cách sử dụng xi lanh và van đồng bộ.

3. Hệ thống điều khiển lập trình hệ thống E21 và biến tần thực hiện chức năng định vị chính xác của trục X. trục Y.

4. Công nghệ điều khiển thủy lực đáp ứng tần số tiên tiến, dầm trên cứng cáp chạy trên ổ trục 8 điểm với độ chính xác uốn là /-0,01 mm

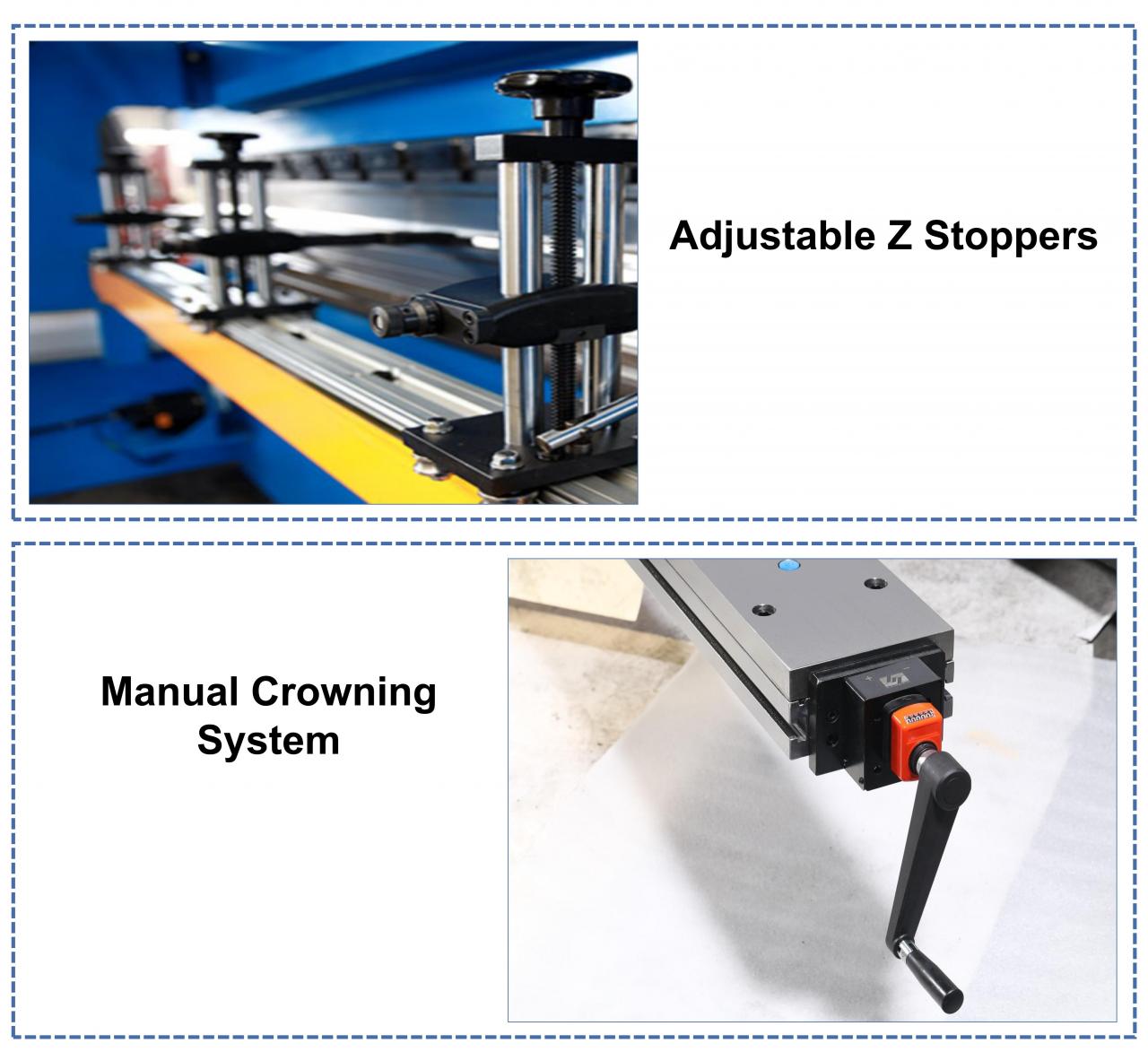

5. Chức năng bù trục V tùy chọn và chọn khuôn thích hợp để uốn các phôi có hình dạng phức tạp một cách dễ dàng.

Bộ điều khiển E21 NC của Trung Quốc

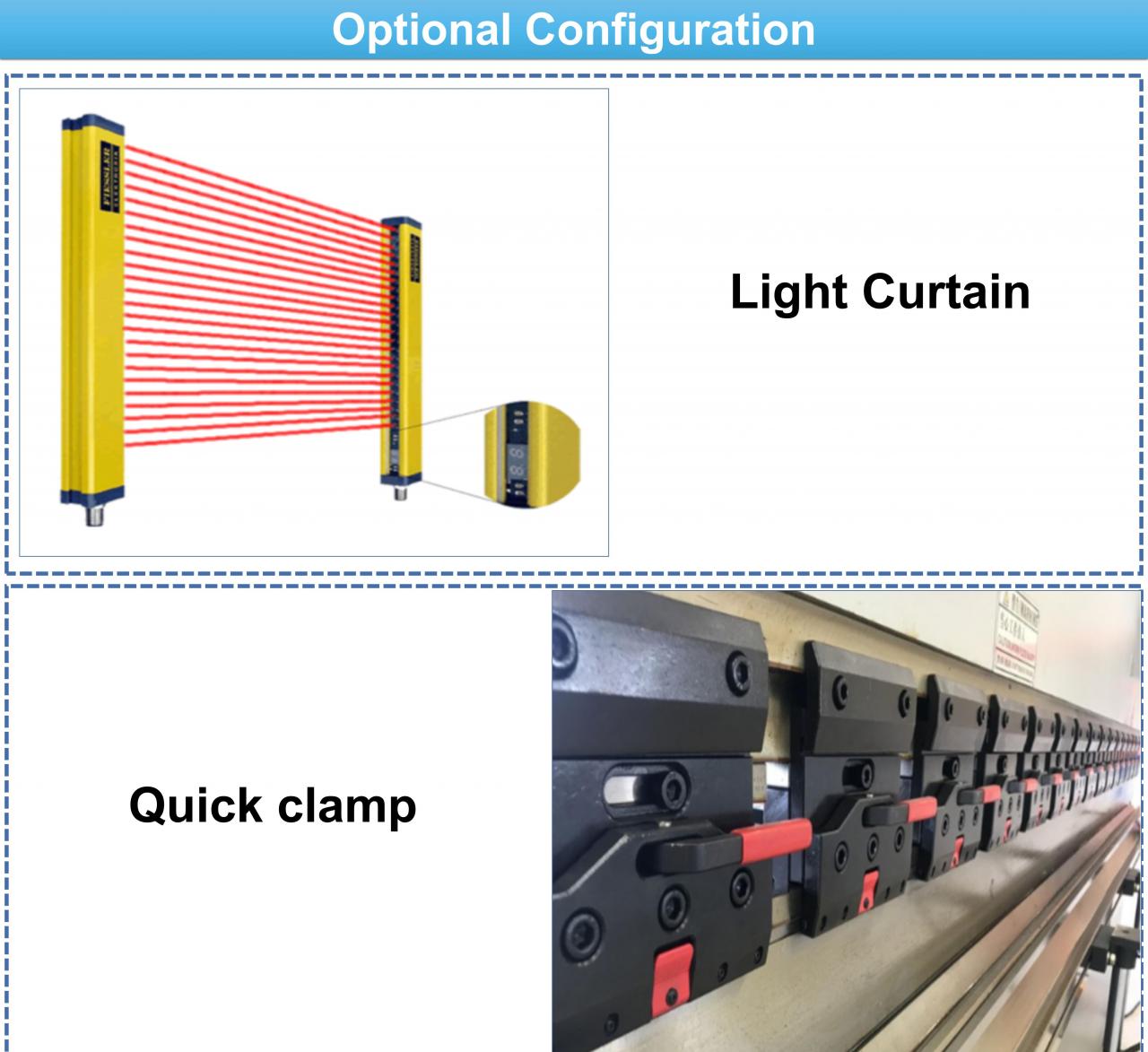

1. Đèn bảo vệ đảm bảo an toàn cho người vận hành trong quá trình vận hành

2. Điều chỉnh hệ thống trục Y và trục X và bộ biến tần điều khiển vị trí của chúng.

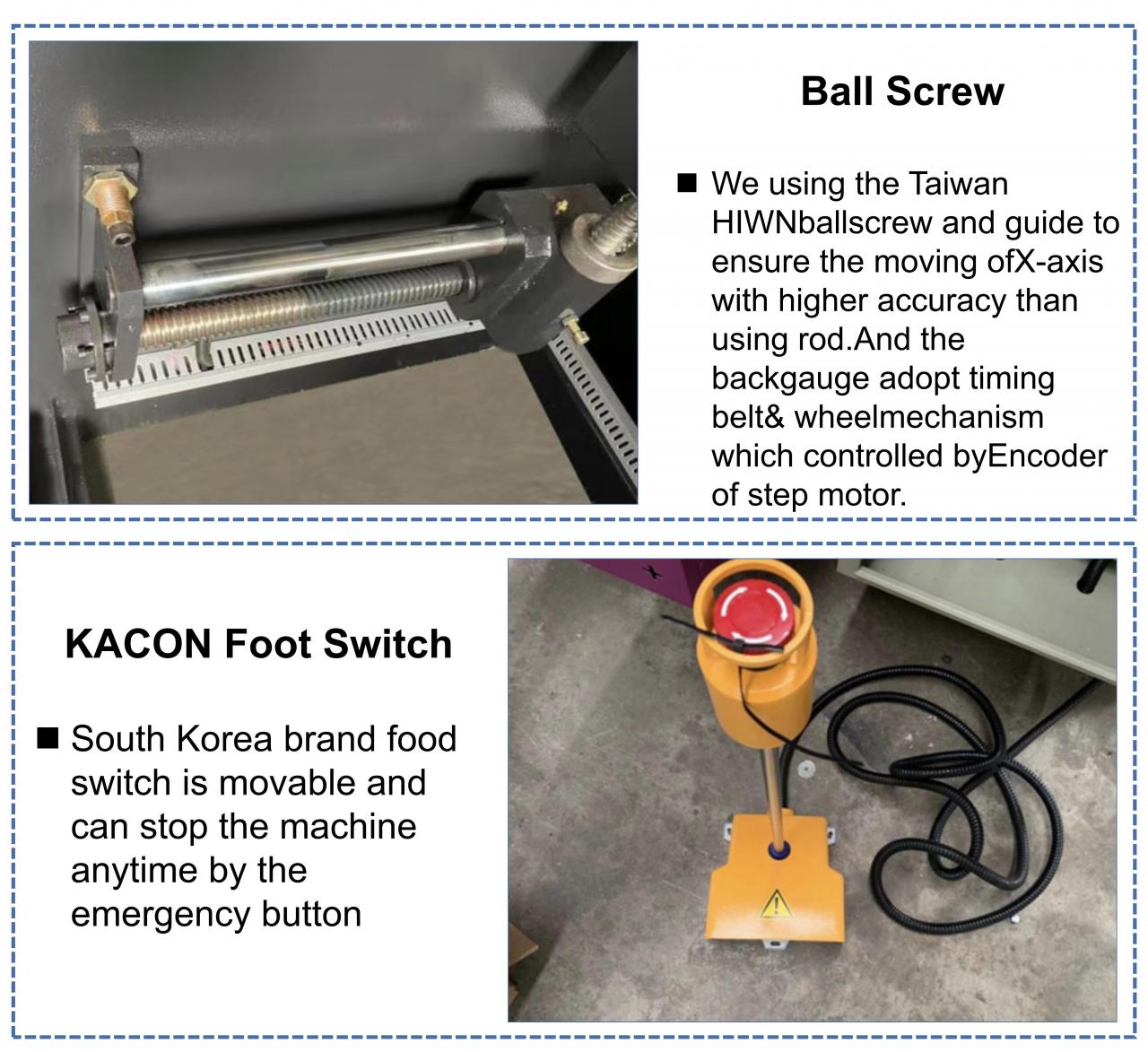

3. Ray dẫn hướng tuyến tính và vít bi chính xác 0,01mm (HIWIN, TAIWAN).

4. Cấu tạo đơn khối bằng thép.

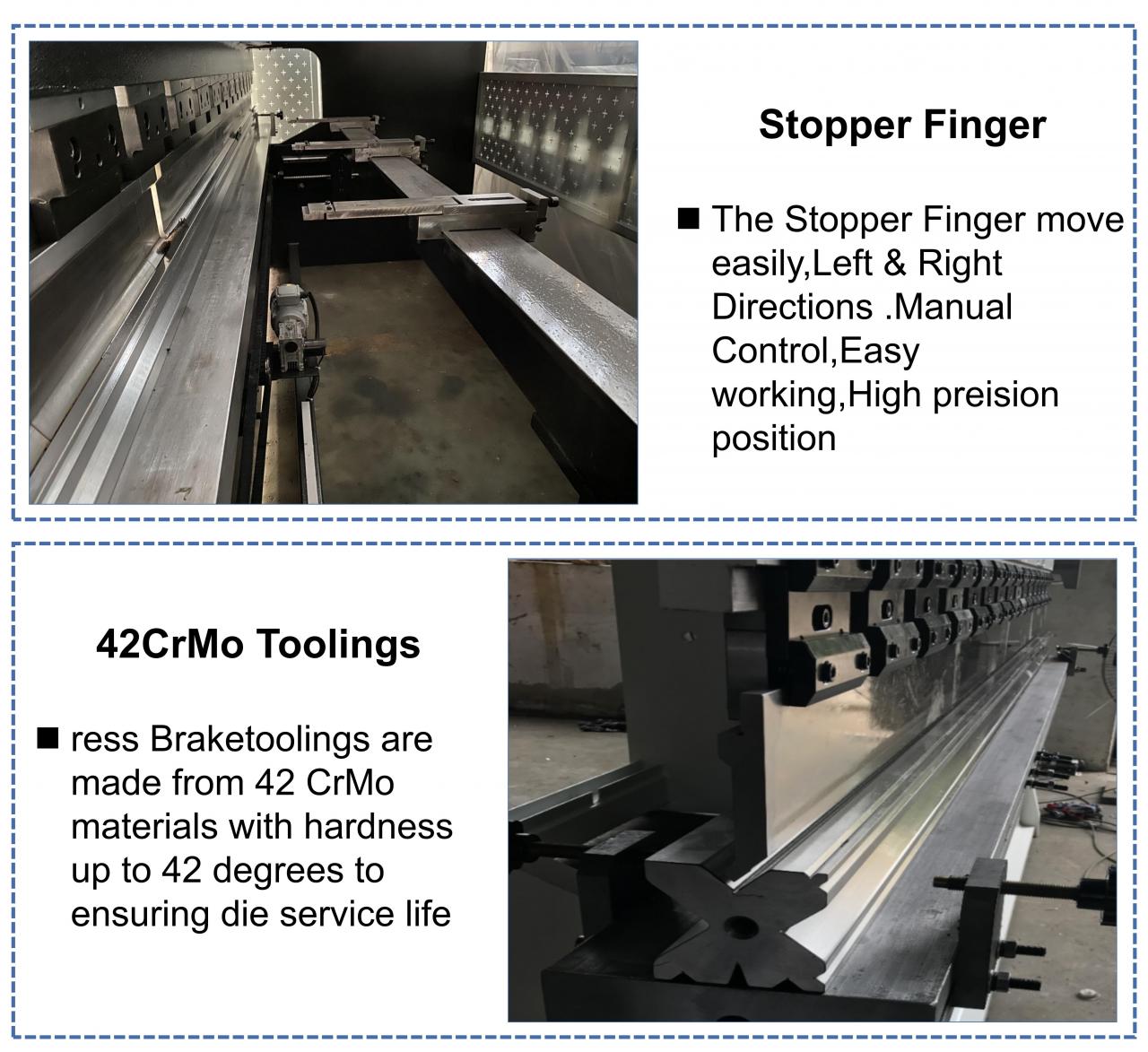

5. Ngón tay dừng có thể điều chỉnh.

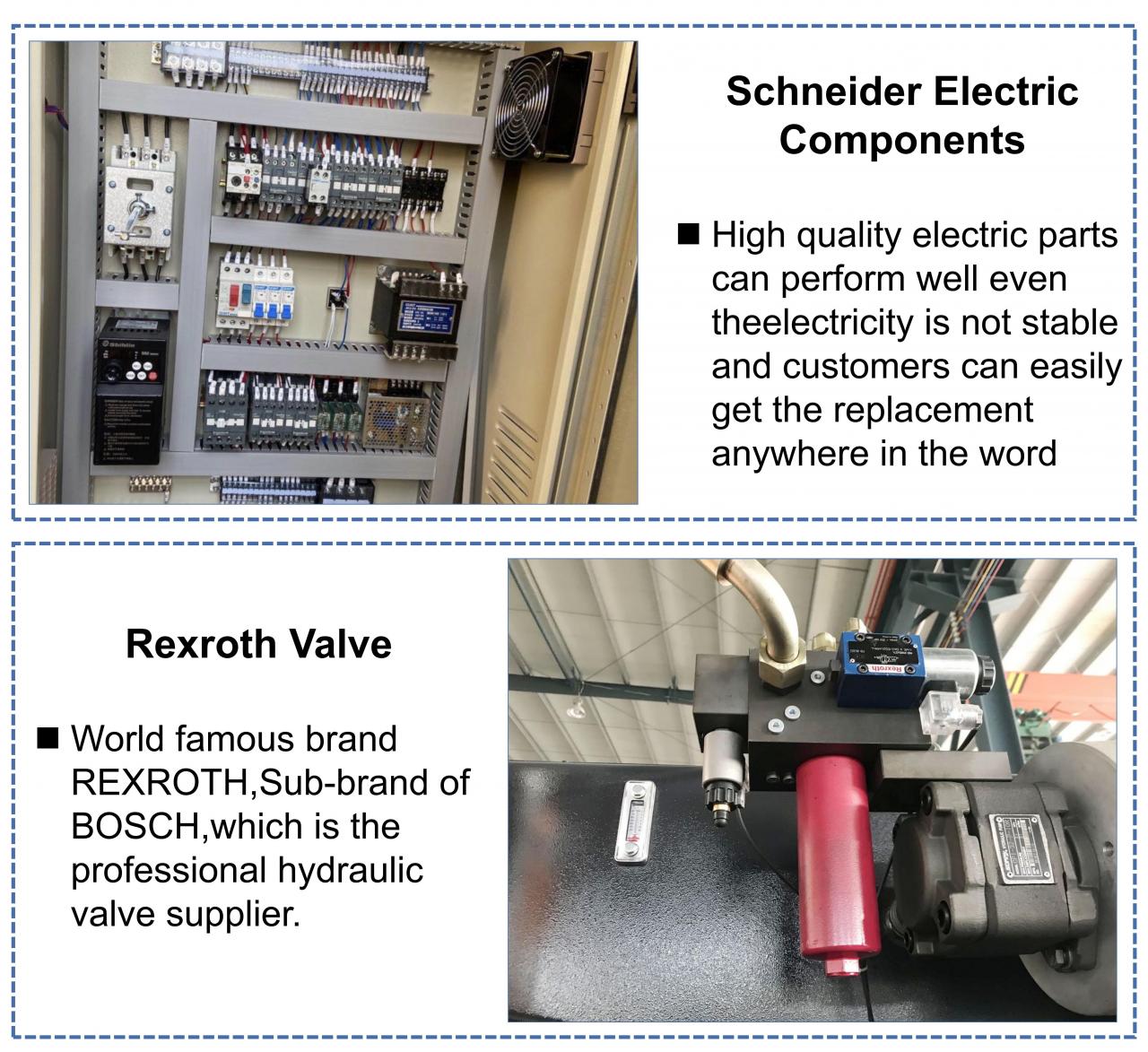

6. Điện tiêu chuẩn của Schneider, Pháp.

7. Đầu nối ống dầu tiêu chuẩn của EMB Đức.

8. Van tiêu chuẩn và bơm dầu của Bosch Rexroth Đức.

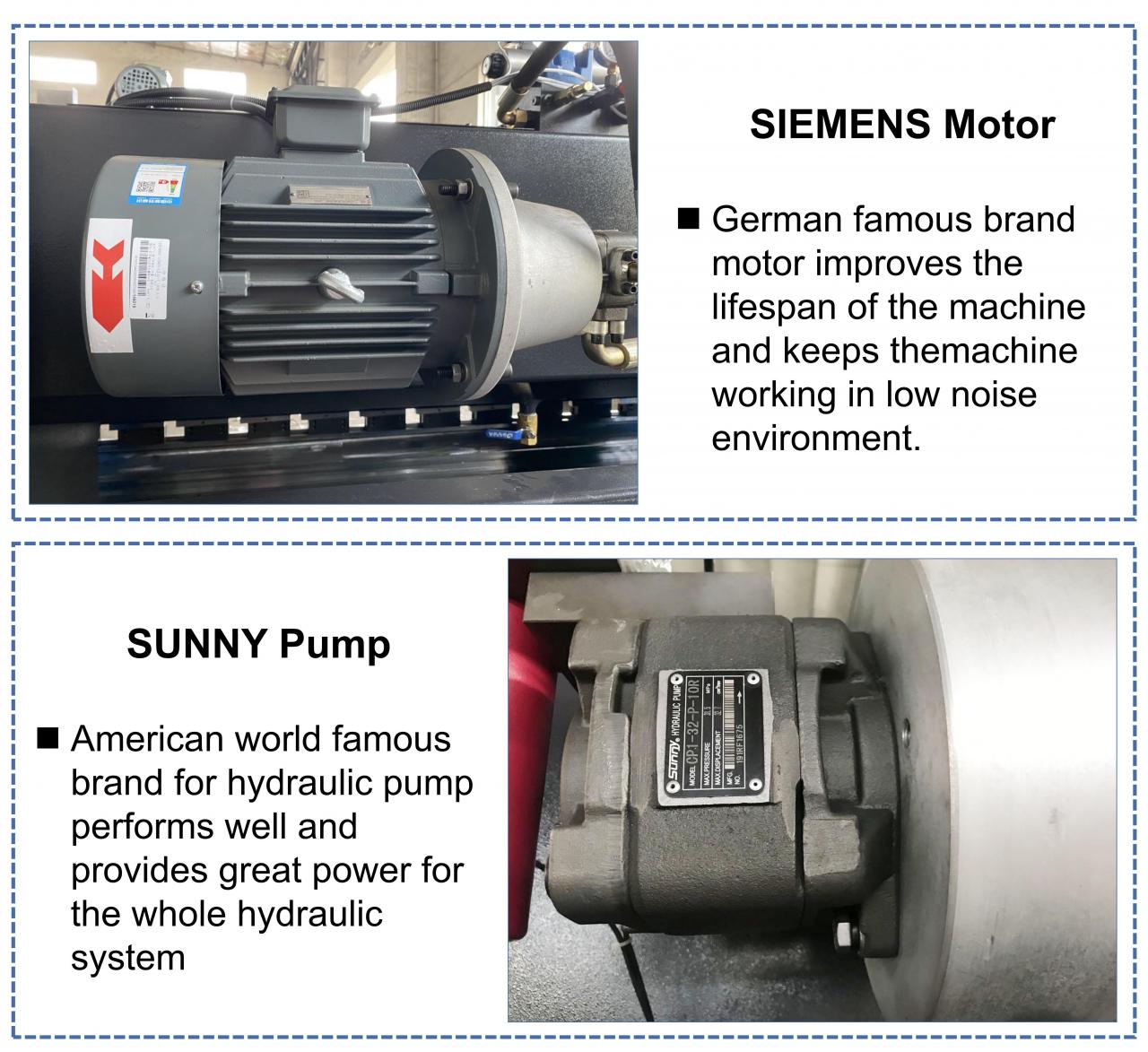

9. Motro chính tiêu chuẩn của Siemens Đức

10. Bảo vệ quá tải điện và thủy lực

Hệ thống NC Chines ESTUN E21

Bảng điều khiển hộp LCD đơn sắc

Điều khiển định vị tự động (động cơ commen hoặc nhà phát minh)

Phụ cấp bù trục chính

Bộ đếm cổ phiếu và rơle thời gian nội bộ

Hiển thị vị trí B1ackgauge với 0,01mm
Máy uốn tấm kim loại Tấm uốn thủy lực Phanh báo chí nhỏ bằng thép không gỉ
Máy uốn tấm kim loại Tấm uốn thủy lực Phanh báo chí nhỏ bằng thép không gỉ
Máy uốn tấm kim loại Tấm uốn thủy lực Phanh báo chí nhỏ bằng thép không gỉ
Máy uốn tấm kim loại Tấm uốn thủy lực Phanh báo chí nhỏ bằng thép không gỉ
Máy uốn tấm kim loại Tấm uốn thủy lực Phanh báo chí nhỏ bằng thép không gỉ
Máy uốn tấm kim loại Tấm uốn thủy lực Phanh báo chí nhỏ bằng thép không gỉ

Kỹ thuật sản xuất

MụcĐơn vịSự chỉ rõ
Mô hình máy100T-2500100T-3200100T-4000
Lực lượng danh nghĩaKN100010001000
Chiều dài của bàn làm việcMm250032004000
Khoảng cách giữa các cộtMm190026003200
Độ sâu cổ họngMm320320320
Tối đa trượt nétMm120120120
Tối đa chiều cao đóng cửaMm370370370
Thời gian đi lạiThời gian / phút151515
Công suất động cơ chínhKw7.57.57.5
Tối đa áp lực nướcMpa252525
Phác thảo kích thướcmm2500*1600*24003200*1600*25004000*1600*2500

Thông tin chi tiết

  • Hành trình trượt (mm): 110 mm
  • Mức độ tự động: Bán tự động
  • Chiều sâu cổ họng (mm): 200 mm
  • Loại máy: Đồng bộ hóa, Thanh xoắn, Phanh báo chí NC
  • Chiều dài của bàn làm việc (mm): 2500
  • Chiều rộng của bàn làm việc (mm): 2500 mm
  • Kích thước: 2545x1510x2050
  • trạng thái: Còn mới
  • Chất liệu / kim loại được xử lý: Thép không gỉ, thép cacbon, nhôm
  • Tự động hóa: Tự động
  • Trọng lượng (KG): 6500
  • Công suất động cơ (kw): 5,5 kw
  • Các điểm bán hàng chính: Dễ vận hành
  • Bảo hành: 5 năm
  • Các ngành áp dụng: Cửa hàng sửa chữa máy móc, Nhà máy sản xuất, Công trình xây dựng
  • Vị trí phòng trưng bày: Indonesia
  • Loại tiếp thị: Sản phẩm thông thường
  • Báo cáo kiểm tra máy móc: Đã cung cấp
  • Video gửi đi kiểm tra: Đã cung cấp
  • Bảo hành các thành phần cốt lõi: 5 năm
  • Thành phần cốt lõi: Động cơ, Máy bơm
  • Linh kiện điện: Schneider France
  • Động cơ Servo / Ổ đĩa Servo: YASKAWA
  • Điện áp: 220V / 380V / 415V / 440V / tùy chỉnh
  • Động cơ: Siemens Đức
  • Vít bi: HIWIN TBI
  • Áp suất danh định (kN): 1600 kN
  • Mở tối đa: 370 mm
  • Khoảng cách cực: 1970mm
  • Màu sắc: Tùy chỉnh
