Máy cắt Laser sợi kim loại 4kw 3015 Cnc công nghiệp

Tổng quan về sản phẩm

Máy cắt Laser sợi quang 1500 * 300 khu vực làm việc có nắp đậy + Bàn đơn

Máy được hàn với một tấm tổng thể cường độ cao và sau khi ủ nhiệt độ cao, máy có thể được sử dụng trong 20 năm mà không bị biến dạng. Với bánh răng và thanh răng chính xác nhập khẩu, thanh dẫn hướng tuyến tính và bộ truyền động, máy công cụ có độ chính xác cao, hiệu quả cao và ổn định. Được trang bị thiết bị đầu cuối cầm tay không dây tiên tiến, máy có thể được vận hành với điều khiển từ xa. Thiết bị sử dụng hệ thống kết hợp đặc biệt bằng laser, trình điều khiển động cơ servo hiệu suất cao, điều này giúp rút ngắn thời gian chờ và làm giảm hiệu quả công việc hơn 30%, là sự tích hợp của penumatic, quang điện, điều khiển số và các công nghệ tiên tiến khác là một trong những công nghệ cao sản phẩm công nghệ.

Cấu hình

1. Khu vực làm việc 1500 * 300mm

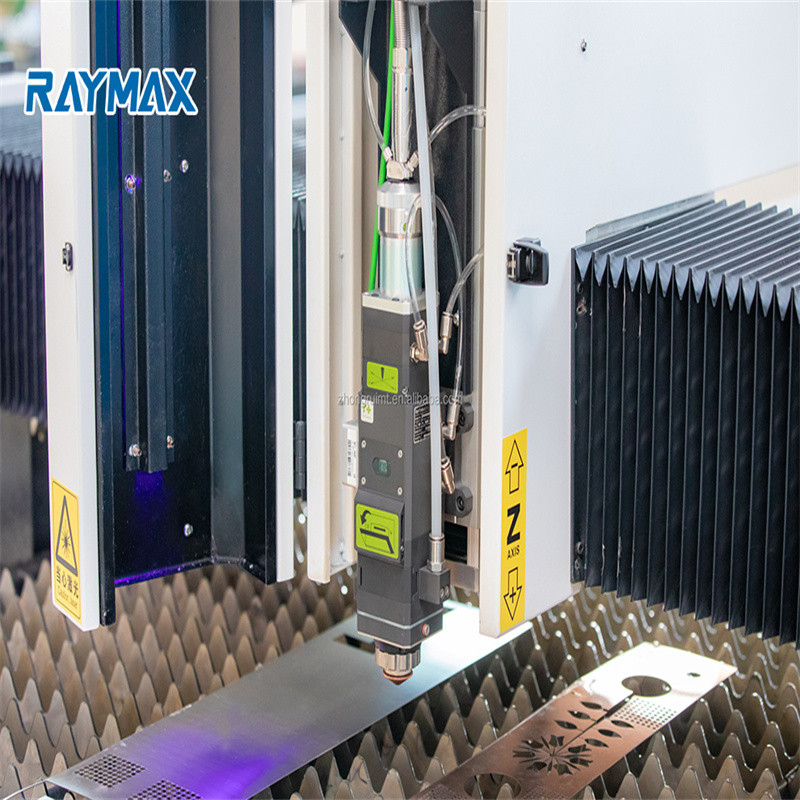

2. Đầu cắt Laser tự động lấy nét Raytools
3. Động cơ và trình điều khiển Servo Yaskawa Nhật Bản
Trục X --- Nhật Bản Yaskawa 850W * 1
Trục Y --- Nhật Bản Yaskawa 18000w * 2,
Trục Z --- Japan Pansonic 400W * 1
4. TAIWAN YYC Rack Gear With Double Driver
5. Đường ray dẫn hướng TAIWAN HIWIN
6. Hộp giảm tốc Motovario của Pháp

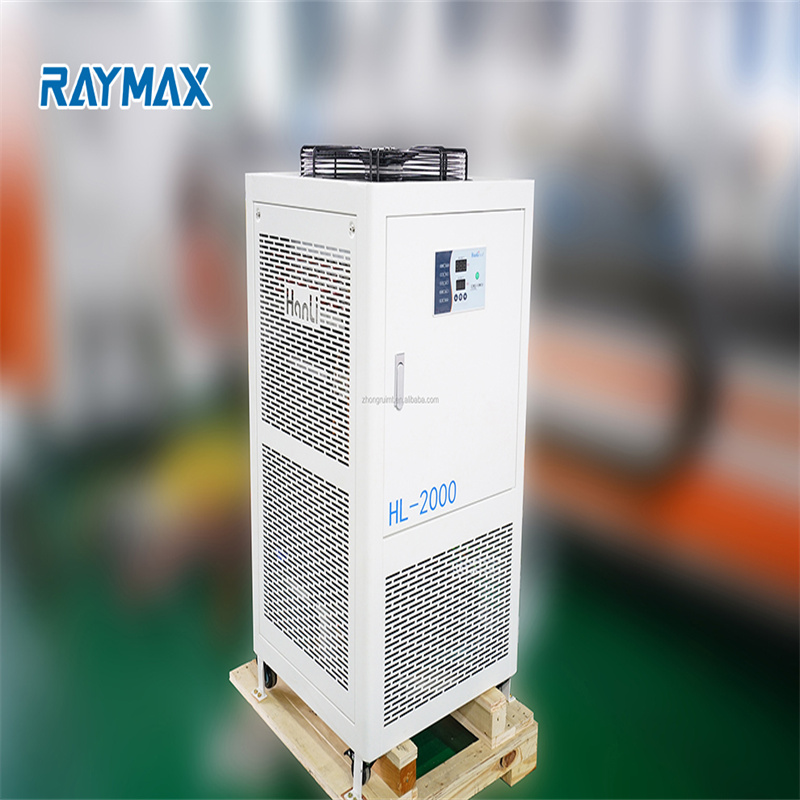

7. Máy làm lạnh nước S&A
8. Hệ thống điều khiển Cypcut FSCUT.
9. Nguồn Laser Raycus / IPG
10. Phần điện của France Schneider
11. Linh kiện khí nén SMC Nhật Bản
12. Máy tính IPAD
13. Giường máy hàn ống hình chữ nhật phân đoạn
14. Giàn nhôm hàng không thế hệ thứ 3
15. Chân ----- ổn định, sẽ không di chuyển sau khi làm việc trong một thời gian dài
16. Bìa kèm theo
17. Máy nén khí + lọc dầu + máy sấy + bình chứa
18. Chất ổn định

THÔNG SỐ KỸ THUẬT SẢN PHẨM

Hành trình trục X1500mm
Hành trình trục Y3000mm
Hành trình trục Z300mm
Độ chính xác định vị trục X / Y± 0,01mm
Trục X / Y tốc độ di chuyển tối đa160m / phút
Trọng lượng vận hành7920kg
Gia tốc tối đa X / Y1.8G
Công suất động cơ trục Y8,5KW
Công suất động cơ trục Y1,8KW
Công suất động cơ trục Z0,4KW
Thời gian trao đổi nền tảng công việc15-17 giây

Ưu điểm của sản phẩm

Máy tính kép một dành cho màn hình, một dành cho bảng điều khiển

Chất lượng hình ảnh siêu rõ nét có khả năng tái tạo màu cao hơn và hiệu suất tốt hơn, cho phép hình ảnh siêu rõ nét ở mọi nơi được giám sát. Camera kép cho phép người dùng nhìn rõ quá trình xử lý khi thao tác trên giao diện, thuận tiện cho việc sử dụng

Kết nối nền tảng trao đổi khí nén

So với nền tảng trao đổi điện, nền tảng trao đổi khí nén có thể điều chỉnh độ ổn định của nó, ngăn ngừa va chạm, đảm bảo sự ổn định và tốc độ của quá trình trao đổi và có thể hoàn thành việc trao đổi trong vòng 15 giây.

Giường hàn ống hình chữ nhật được phân đoạn

Tuổi thọ sử dụng 20 năm Tấm hàn giường làm việc nặng được ủ và xử lý nhiệt Tấm hàn giường làm việc nặng, không bị biến dạng trong 20 năm, thích hợp cho laser công suất cực cao 10.000 watt. Việc tăng trọng lượng rất có lợi cho tốc độ cắt của máy cắt laser.

Giường làm việc bốn cáp treo cải tiến Để giảm hư hỏng cho giường làm việc trong quá trình làm việc bằng laser, RAYMAX đã cải tiến giường làm việc mới bằng cách thêm bốn cáp treo và tuổi thọ của giường làm việc máy cắt laser sợi quang sẽ tăng gấp đôi.

Hệ thống giám sát

Hệ thống kiểm soát theo dõi Trong quá trình xử lý, mỗi khu vực góc chết có thể được giám sát bất cứ lúc nào, quá trình này có thể được kiểm soát.

Giàn nhôm hàng không thế hệ thứ 3

Nó được sản xuất với tiêu chuẩn hàng không vũ trụ và được hình thành bằng cách ép đùn ép 4300 tấn. Sau khi xử lý lão hóa, cường độ của nó có thể đạt đến 6061 T6, đây là cường độ mạnh nhất trong tất cả các loại giàn. Nhôm hàng không có nhiều ưu điểm, chẳng hạn như độ dẻo dai tốt, trọng lượng nhẹ, chống ăn mòn, chống oxy hóa, mật độ thấp và tăng tốc độ xử lý rất nhiều.

Tủ độc lập với thiết bị nhiệt độ không đổi

Với máy lạnh để làm mát nhiệt độ bên trong tủ điện

Hệ thống hút thuốc trên

Sau khi khách hàng phản hồi và đúc kết kinh nghiệm thực tế, chúng tôi thông qua hút khói trên để giải quyết cơ bản vấn đề hút khói của máy tủ kín

Hệ thống hút gió hướng trục

1. Cấu trúc hợp lý hơn
2. Hiệu suất đã được cải thiện rất nhiều, hiệu quả áp suất đầy đủ 89,5%
3. Tiếng ồn đất canh tác, tiếng ồn (so với mức A) giảm 6dB
4. Quạt hướng trục chống ăn mòn, an toàn hơn khi vận chuyển chất thải. Trung tâm phay giàn khoan Đây là Trung tâm phay của chúng tôi, tất cả khung máy của chúng tôi đều do chúng tôi tự chế tạo, có thể tạo ra độ chính xác và thời gian sản xuất, quan trọng nhất là chúng tôi có thể kiểm soát chất lượng.

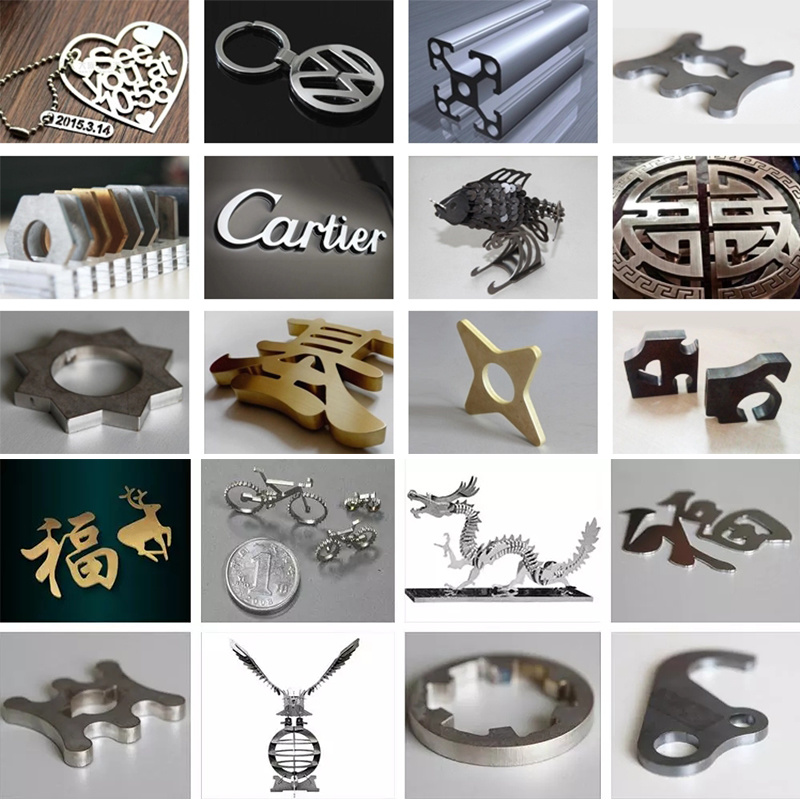

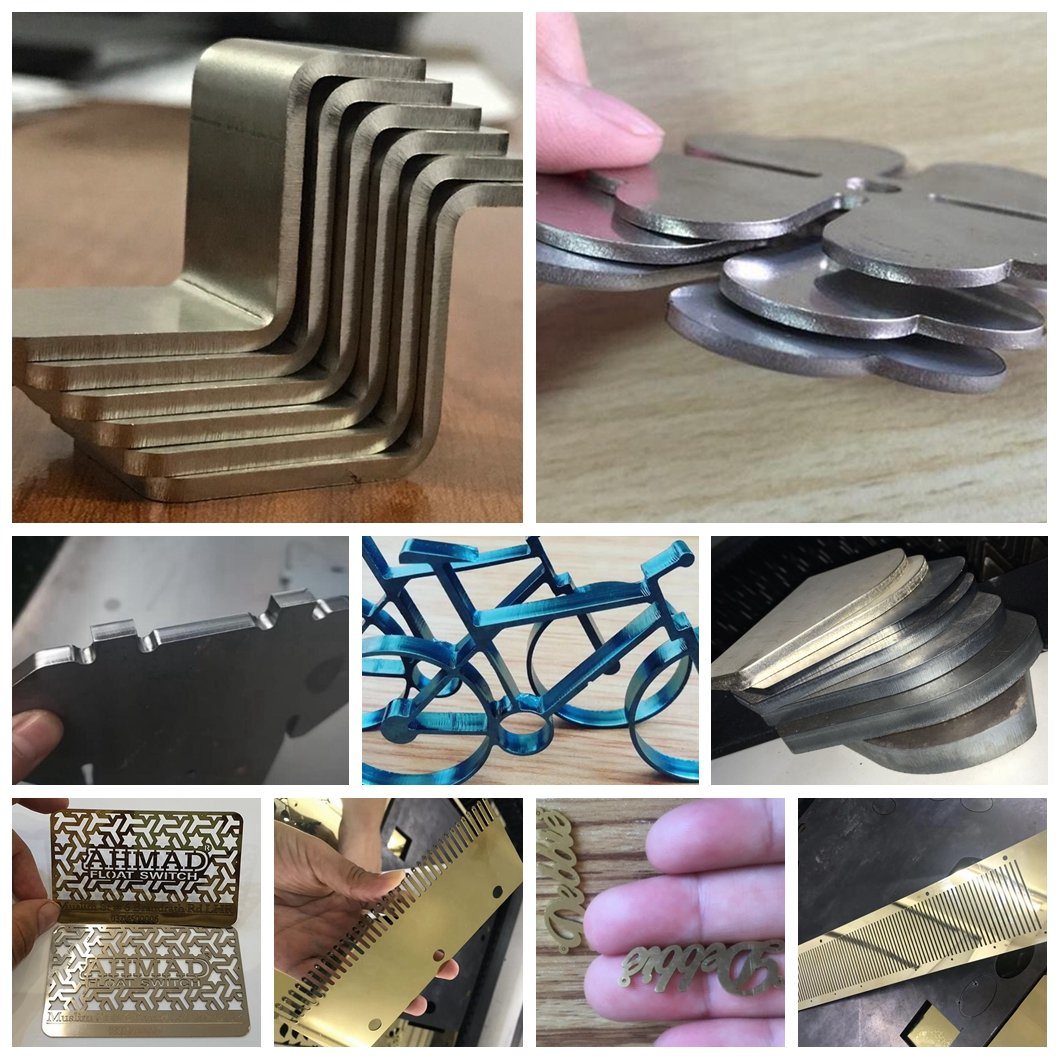

Ứng dụng máy

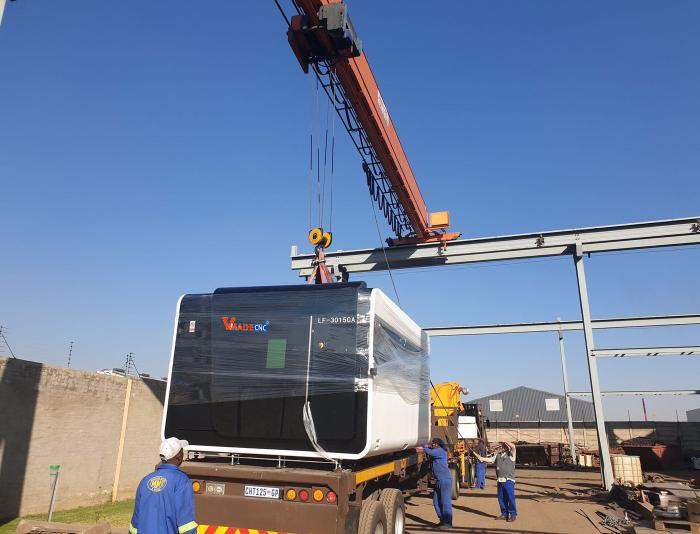

Đóng gói và vận chuyển

Thông tin chi tiết

  • Ứng dụng: CẮT LASER
  • Vật liệu áp dụng: Kim loại
  • trạng thái: Còn mới
  • Loại laser: Laser sợi quang
  • Diện tích cắt: 1500 * 3000mm
  • Tốc độ cắt: 160m / phút
  • Định dạng đồ họa được hỗ trợ: AI, PLT, DXF
  • Độ dày cắt: 0-40mm theo sức mạnh khác nhau
  • CNC hay không: Có
  • Chế độ làm mát: Làm mát bằng nước
  • Phần mềm điều khiển: Cypcut
  • Nguồn Laser Thương hiệu: IPG / Raycus
  • Thương hiệu đầu Laser: Raytools / Precitec
  • Thương hiệu động cơ Servo: Nhật Bản Yaskawa
  • Guiderail Thương hiệu: HIWIN / APEX
  • Hệ thống điều khiển Thương hiệu: CypCut
  • Trọng lượng (KG): 7920 KG
  • Điểm bán hàng chính: Tuổi thọ dài
  • Bảo hành: 3 năm
  • Các ngành áp dụng: Khách sạn, Cửa hàng may mặc, Cửa hàng vật liệu xây dựng, Nhà máy sản xuất, Cửa hàng sửa chữa máy móc, Nhà máy thực phẩm & đồ uống, Trang trại, Nhà hàng, Đồ gia dụng, Bán lẻ, Cửa hàng ăn uống, Cửa hàng in ấn, Công trình xây dựng, Năng lượng & Khai thác, Cửa hàng Đồ ăn & Đồ uống , Công ty quảng cáo
  • Báo cáo kiểm tra máy móc: Đã cung cấp
  • Video gửi đi kiểm tra: Đã cung cấp
  • Bảo hành các thành phần cốt lõi: 3 năm
  • Các thành phần cốt lõi: Động cơ, Nguồn laser
  • Khu vực làm việc: 1500 * 3000mm
  • Nguồn Laser: Raycus IPG
  • Công suất laser: 1kw-12000w
  • Hành trình trục X, Y và Z :: 3025mm, 1525mm, 300mm
  • Công suất động cơ trục Y: 1800w
  • Tốc độ di chuyển trục X / Y: 160m / phút
  • Thương hiệu đường sắt dẫn đường :: Hiwin / APEX
  • Hộp giảm tốc Thương hiệu: Pháp Motovariao
  • Phần tùy chọn: Bàn quay / Trao đổi / Ổn áp / máy biến áp
  • Độ chính xác định vị trục X / Y: ± 0,01mm
  • Chứng nhận: ce, ISO
  • Dịch vụ sau bảo hành: Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Phụ tùng thay thế, Dịch vụ bảo trì và sửa chữa tại hiện trường
  • Địa điểm dịch vụ địa phương: Đức, Úc
  • Địa điểm trưng bày: Đức, Úc
  • Loại tiếp thị: Máy cắt laser nóng
