Nhà máy Hoàn toàn tự động 160 tấn Phanh ép thủy lực 4000mm Cnc, Phanh báo chí 160 tấn Ce Cert

Mô tả sản phẩm

Toàn bộ cấu trúc của phanh thủy lực:

Thiết kế hoàn toàn theo phong cách Châu Âu, kiểu dáng hợp lý, Monoblock, Khung thép hàn cứng với mô men lệch và độ bền cao với vật liệu ST44 A1.

CNSanduan PRESS BRAKE kết hợp điều khiển CNC E210 hoặc DELEM DA41 không chỉ cung cấp hoạt động dự phòng an toàn cho các hoạt động quan trọng của máy, mà còn cung cấp cho người vận hành sự hỗ trợ đáng kể trong việc thực hiện toàn bộ quá trình uốn.

Độ chính xác cao, hiệu quả cao, hoạt động đơn giản và thuận tiện, hiệu suất tốt, giá cả ưu đãi và dịch vụ tốt nhất.

Cung cấp khả năng điều khiển CNC của 2 trục tiêu chuẩn (Y và X) với trục R bằng tay.

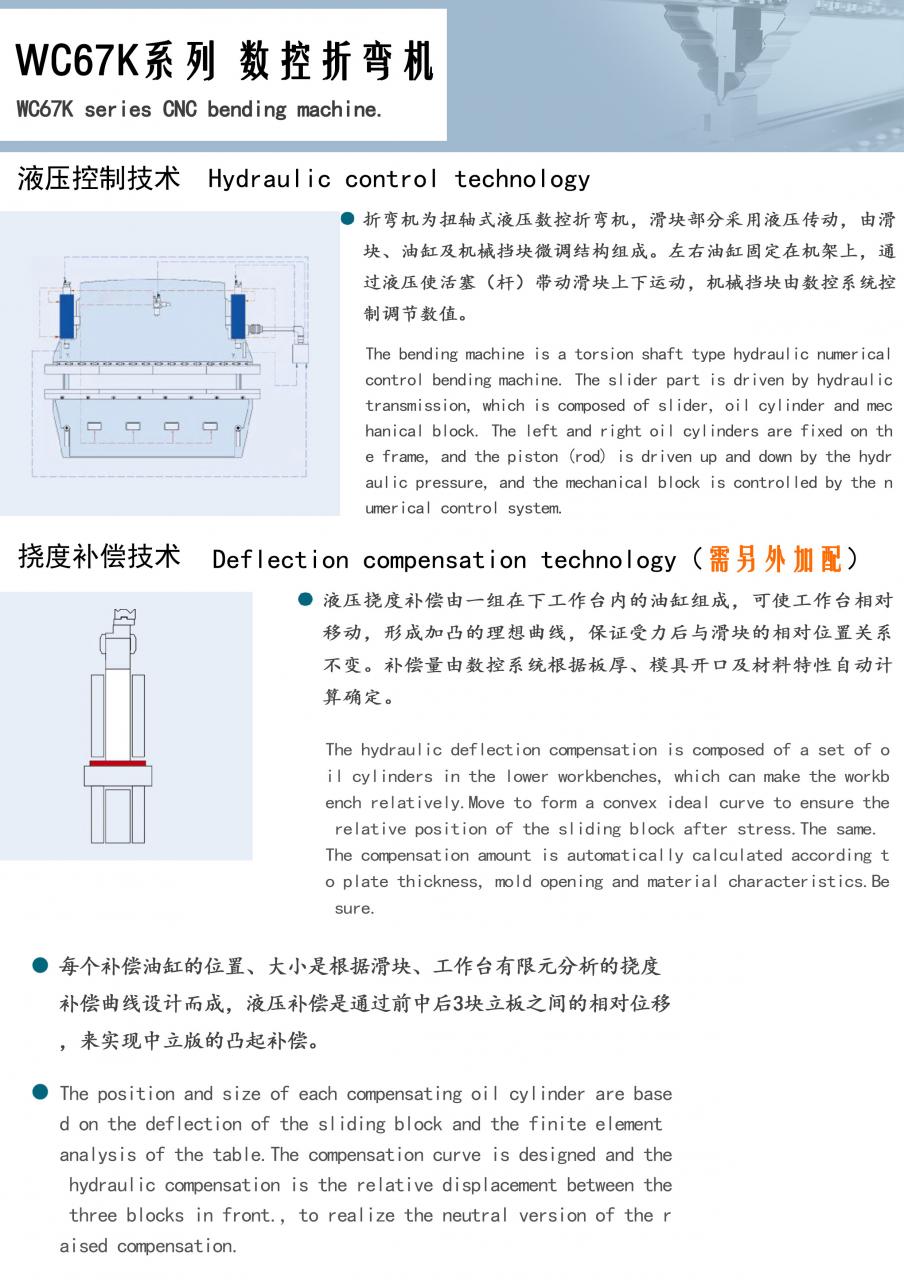

Hệ thống thủy lực:

Áp dụng hệ thống điều khiển thủy lực tích hợp, đáng tin cậy hơn và dễ bảo trì hơn. Hệ thống thủy lực của Bosch -
Rexroth, Đức.

Van Bosch - Rexroth cực kỳ đáng tin cậy và chính xác được sử dụng cho mạch điều chỉnh. Mọi chu trình làm việc hoàn chỉnh có thể đạt được thông qua sự điều khiển của van thủy lực.

Tất cả các con dấu trong xi lanh là PARKER của Mỹ, thương hiệu nổi tiếng nhất, chất lượng tốt và hiệu suất cao

Hệ thống bảo vệ chống tràn quá tải được trang bị cho hệ thống thủy lực, có thể đảm bảo không bị rò rỉ và mức dầu có thể được đọc hoặc nhìn thấy trực tiếp.

Có khả năng làm việc liên tục dưới tải định mức, làm việc ổn định và độ chính xác cao.

Hệ thống điện và khóa liên động an toàn:

Bảng điện với hệ thống làm mát được thiết kế đáp ứng Tiêu chuẩn CE và bao gồm các thiết bị điện và tự động hóa mang thương hiệu SIEMENS.

Hàng rào bảo vệ và khóa liên động an toàn để đảm bảo an toàn hoạt động. Có một công tắc bàn đạp một tay có thể di chuyển được, dễ dàng
vận hành.

Mặt trước Nắp che có công tắc an toàn, Bộ phận bảo vệ an toàn đèn chiếu sáng phía sau (Danh mục-4), Bàn đạp chân phù hợp với quy định CE.

Máy được chứng nhận CE của Liên minh Châu Âu và chứng nhận hệ thống chất lượng ISO

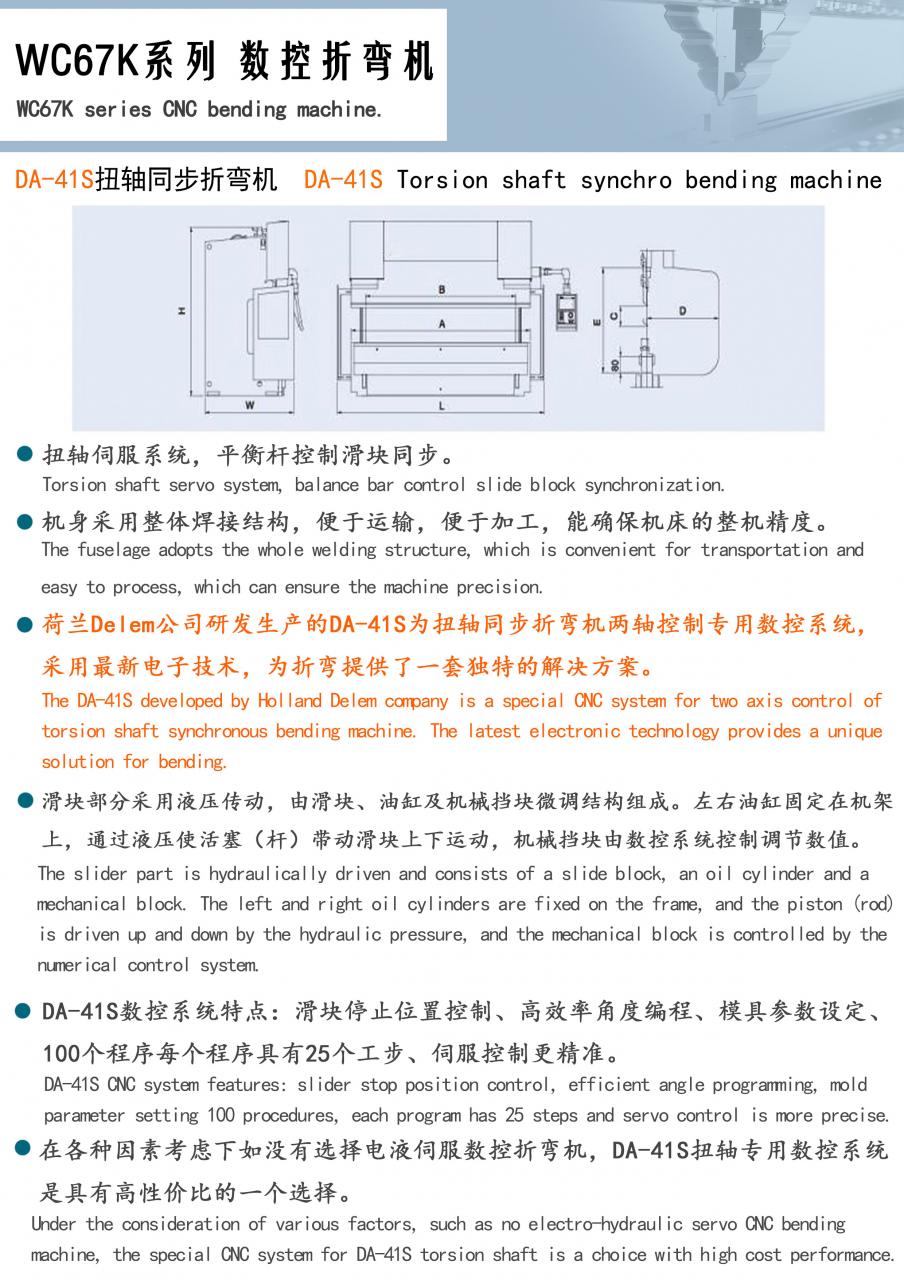

Hệ thống điều khiển đồng bộ:

Hệ thống đồng bộ trượt: sử dụng hệ thống đồng bộ thanh xoắn thép, cấu tạo đơn giản và độ chính xác cao, đảm bảo sự song song giữa các dầm được sử dụng cho đồng bộ.

2 đầu của máng trượt có 2 phuộc đồng bộ tạo nên, Hệ thống sử dụng bù khuôn trên để cải thiện độ chính xác của phanh.

Bàn làm việc áp dụng thiết kế cụ thể, giảm lượng biến dạng vương miện của công cụ thấp hơn một cách hiệu quả.

Điều chỉnh độ sâu uốn và cấu trúc RAM:

Độ chính xác uốn và tính nhất quán của độ lặp lại đạt được nhờ một hệ thống cơ học đơn giản có thể điều chỉnh độ sâu Tự động (đọc chữ số) và có thể điều chỉnh cơ giới (Điều khiển CNC E210 hoặc DA41).

Có thể di chuyển ram lên từ từ, cho phép người vận hành kiểm soát phần công việc một cách thuận tiện.

Bề mặt cố định phổ biến của dụng cụ phía trên có thể đáp ứng yêu cầu kẹp của dụng cụ xa nhất.

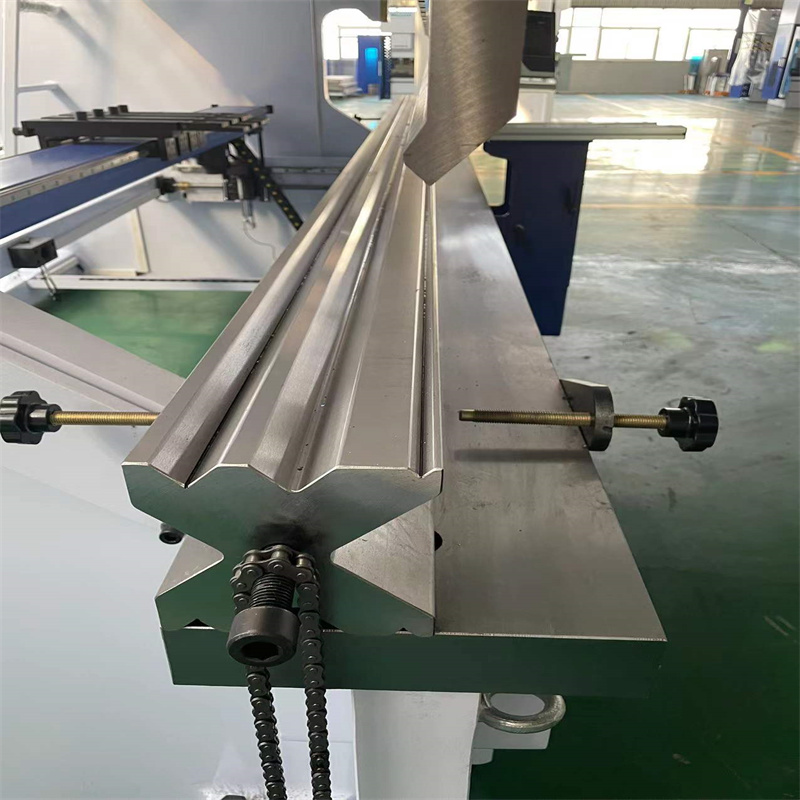

Dụng cụ cắt mặt trên và mặt dưới 4V-Die tiêu chuẩn đã được làm cứng và mài nhẵn (mặt cắt 4x1000 mm).

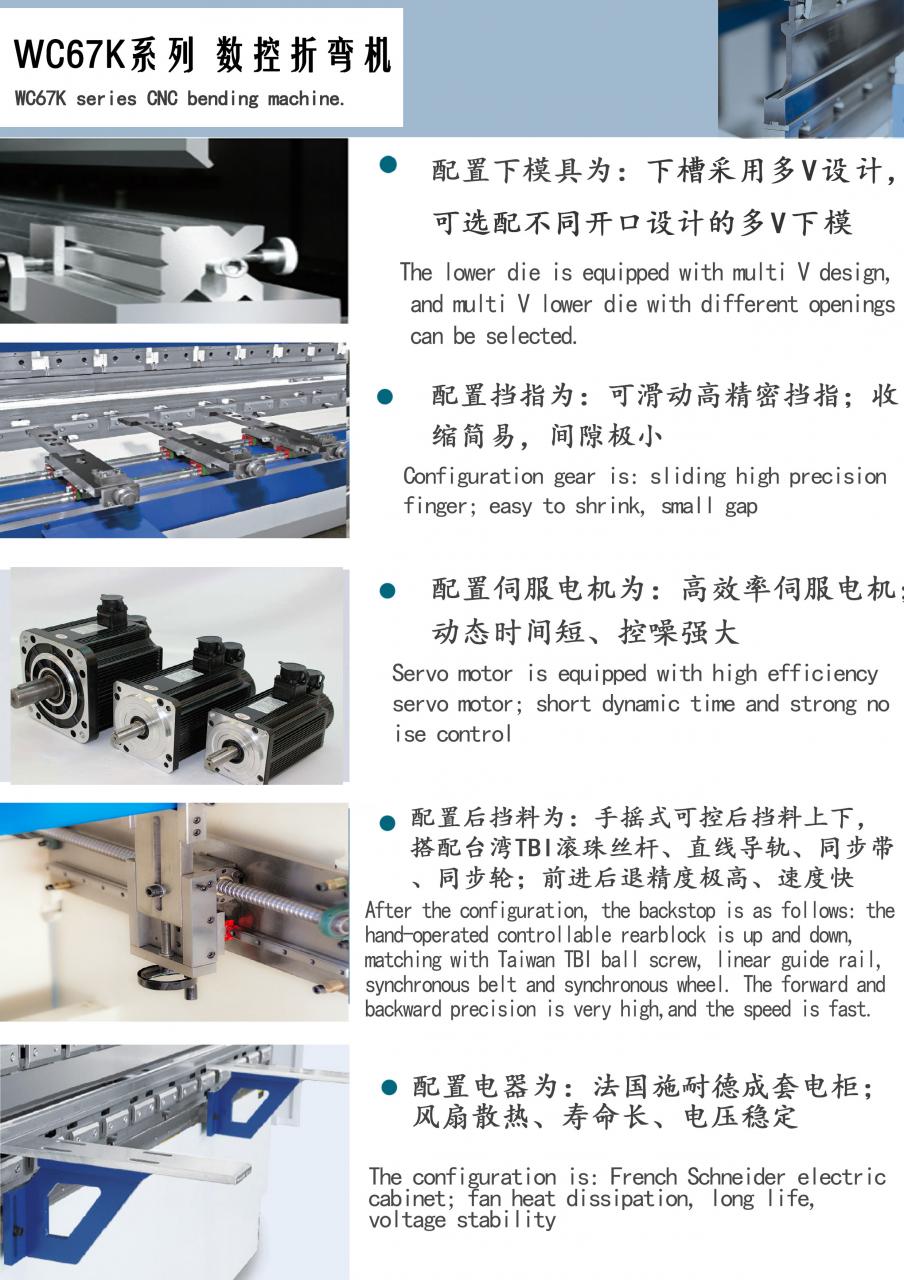

Máy đo nền động cơ Servo (tiêu chuẩn)

Hệ thống đo lưng CNC với trục X bằng trục vít bi điều khiển động cơ servo AC và trên các ổ trục tuyến tính với độ chính xác 0,01mm.

Máy đo lưng có đủ độ bền cơ học và độ cứng với kết cấu máy đo kiểu xe tăng.

Vít bi có độ chính xác cao và đường dẫn hướng tuyến tính.

Mô hình	Áp suất danh nghĩa (Kn)	Độ dài của Bảng (mm)	Khoảng cách Giữa nhà ở (mm)	Họng Chiều sâu (mm)	Hành trình (mm)	Mở Cao (mm)	Chính Động cơ (Kw)	Trọng lượng (t)	Kích thước tổng thể (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	380016502450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	381017502530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	382018002530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	460018002580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	383018702560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	461019202700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	390019202560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	462019502700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	608019502900
WC67K-250/300	2500	3200	2700	400	200	480	15	15	390021502950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	408021503000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	508022003250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	608022003400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	408022003200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	510022003300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	620022003500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	410024003500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	520026003700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	620026504800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	420028004600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	520028004900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	620028005200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	520030005300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	620030005600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	520035005600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	620035005800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Thông tin chi tiết

Hành trình trượt (mm): 250 mm
Mức độ tự động: Hoàn toàn tự động
Chiều sâu họng (mm): 400 mm
Loại máy: Đồng bộ hóa
Chiều dài của bàn làm việc (mm): 3200
Chiều rộng của bàn làm việc (mm): 200 mm
Kích thước: 4000x2250x4060mm
trạng thái: Còn mới
Xuất xứ: An Huy, Trung Quốc
Chất liệu / Kim loại đã qua xử lý: Đồng thau / Đồng, Thép không gỉ, Thép cacbon, Nhôm, PVC
Tự động hóa: Tự động
Dịch vụ bổ sung: Kết thúc hình thành
Năm: 2021
Trọng lượng (KG): 6000
Công suất động cơ (kw): 18,5 kw
Các điểm bán hàng chính: Giá cả cạnh tranh
Bảo hành: 2 năm
Các ngành áp dụng: Công nghiệp ô tô, Công nghiệp kết cấu thép, Công nghiệp điện, Công nghiệp phụ tùng ô tô, Công nghiệp thang máy, kỹ thuật điện, Tàu và container, Thiết bị nhà bếp, Công nghiệp phi tiêu chuẩn, Công nghiệp cửa thép không gỉ
Vị trí phòng trưng bày: Vương quốc Anh, Không có
Loại hình tiếp thị: Sản phẩm mới 2020
Báo cáo kiểm tra máy móc: Đã cung cấp
Video gửi đi kiểm tra: Đã cung cấp
Bảo hành các thành phần cốt lõi: 2 năm
Thành phần cốt lõi: Động cơ
Hệ thống CNC :: E21, CT8, DA41S, DA52S, DA53T, DA58T, DA66T, CT12
Từ khóa :: Bấm phanh
Nguyên liệu :: Tấm / Cán tấm
Loại :: Công cụ uốn thủy lực
Trục điều khiển CNC :: Y1 Y2 X / Y1 Y2 X Trục điều khiển W
Linh kiện điện :: Schneider điện từ Pháp
Công suất động cơ :: Siemens từ Đức
BackGauge & RAM Drive :: Biến tần từ Schneider Electrical
Vít bi / Thanh đánh bóng :: HIWIN từ Thương hiệu TaiWan
Màu sắc :: Tùy chọn
Chứng nhận: ce
Dịch vụ sau bán hàng được cung cấp: Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến
Dịch vụ sau bảo hành: Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến
