Máy cắt ống tự động Máy cắt sợi quang bàn làm việc nhỏ 1000w

Mô tả máy

Cắt laser là phương pháp cắt tốt nhất trong số các công nghệ cắt khác nhau mà con người đã làm chủ hiện nay. Ưu điểm của cắt laser là: biến dạng nhiệt nhỏ, độ chính xác cắt cao, tiếng ồn thấp, không gây ô nhiễm, dễ dàng thực hiện cắt tự động, mặc dù đầu tư ban đầu lớn (bất lợi), nhưng chi phí gia công thấp hơn 50% so với gia công cơ khí. Là một công nghệ sản xuất tiên tiến, cắt laser có ưu điểm là phạm vi ứng dụng rộng rãi, quy trình linh hoạt, độ chính xác gia công cao, chất lượng tốt, quy trình sản xuất sạch và dễ dàng thực hiện tự động hóa, linh hoạt, thông minh, nâng cao chất lượng sản phẩm và năng suất lao động.

Tính năng máy

1. Máy sử dụng cấu trúc bàn làm việc mở, giá đỡ và bánh răng truyền động kép có độ chính xác cao được nhập khẩu và đường ray dẫn hướng tuyến tính, truyền động ổn định và độ chính xác cao.

2. Cả giường và dầm di chuyển đều áp dụng cấu trúc hàn tích hợp. Giường được xử lý nhiệt ở 600 ° C và hoàn thiện bằng cách phay giàn 12 mét. Nó được làm nguội trong lò trong 24 giờ. Sau khi ủ, nó được gia công thô và sau đó được xử lý lão hóa rung động, có thể loại bỏ hoàn toàn khả năng hàn và gia công, độ cứng tốt, độ chính xác cao, có thể sử dụng lâu dài mà không bị biến dạng.

3. Các trục X, Y, Z đều được nhập khẩu từ Pháp với động cơ servo có độ chính xác cao, tốc độ cao, momen xoắn lớn, quán tính lớn, hoạt động ổn định và bền bỉ. Đảm bảo tốc độ cao và khả năng tăng tốc của toàn bộ máy.

4. Nó thông qua hệ thống điều khiển số đặc biệt của máy cắt laser sợi quang CYPCUT dựa trên hệ điều hành Windows, và tích hợp nhiều mô-đun chức năng đặc biệt để điều khiển cắt laser, với các chức năng mạnh mẽ, giao diện người-máy tốt và vận hành đơn giản.

5. Phần mềm làm tổ CYPNEST Expert Edition là công nghệ cốt lõi cho máy cắt CNC để thực hiện "cắt toàn thời gian, cắt hiệu quả cao và cắt tỷ lệ làm tổ cao". Đây là đảm bảo cơ bản cho việc tiết kiệm hiệu quả vật liệu và nâng cao hiệu quả cắt.

6. Đầu cắt sử dụng đầu cắt laser sợi quang đặc biệt được sản xuất bởi các thương hiệu nổi tiếng quốc tế và cảm biến điện dung, với độ chính xác cảm biến cao, phản ứng nhạy và hiệu suất ổn định và đáng tin cậy nhất. 7. Van tỷ lệ điều khiển điện tử có độ chính xác cao nhập khẩu từ Đức có thể điều khiển chính xác áp suất khí của khí phụ cắt để đạt được hiệu quả cắt tốt nhất.

Linh kiện máy móc

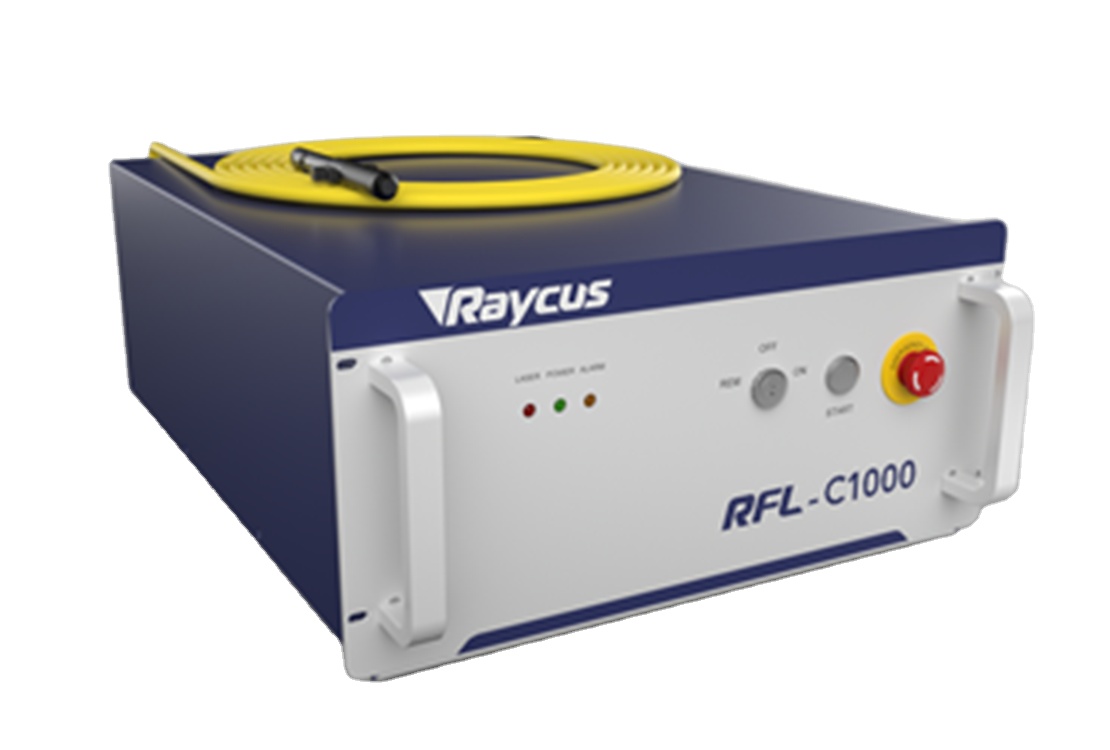

Nguồn laser sợi quang Raycus RFL-C1000

• Chất lượng chùm tia tuyệt vời (BPP)

• BPP không đổi trong toàn dải công suất

• Sử dụng độ dài tiêu cự dài để vẫn có được một điểm nhỏ

• Hiệu suất chuyển đổi điện quang> 25%

• Hoạt động không cần bảo trì

• Thiết kế mô-đun, "cắm và chạy"

• Kích thước nhỏ và cài đặt dễ dàng

• Tuổi thọ nguồn bơm> 100.000 giờ

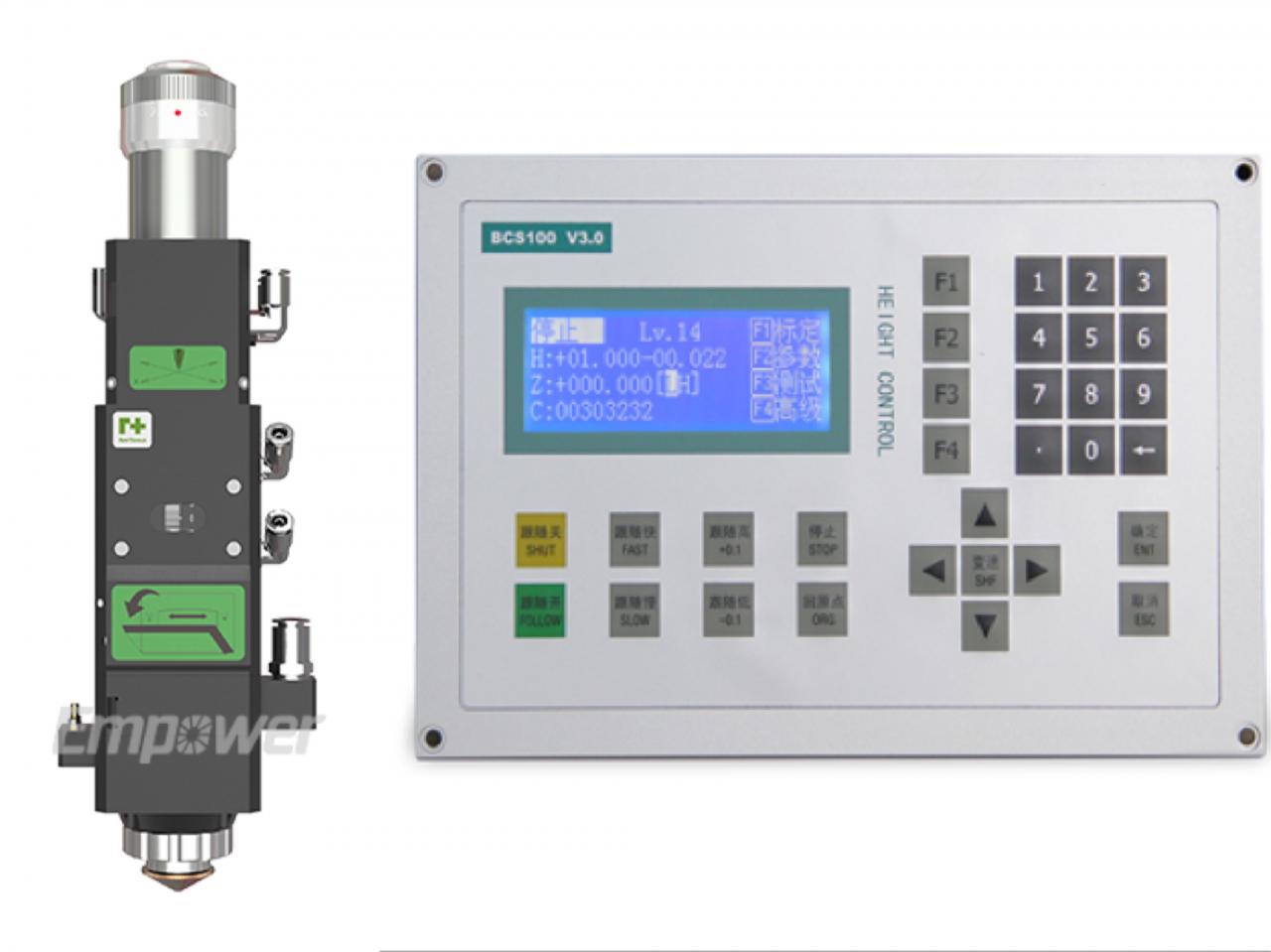

Đầu cắt và bộ điều khiển chiều cao

• Có sẵn với cảm biến độ cao điện dung.

• Cảm biến nhiệt độ bảo vệ quang học và giảm thiểu nguy cơ quá nhiệt.

• 10mm chuyển động của ống kính để đặt tiêu cự.

• Tiếp cận nhanh chóng và dễ dàng để phủ kính.

• Thiết kế linh hoạt để tối ưu hóa kích thước điểm.

• Dòng khí trợ giúp êm ái.

• Thiết kế nhỏ gọn, nhẹ.

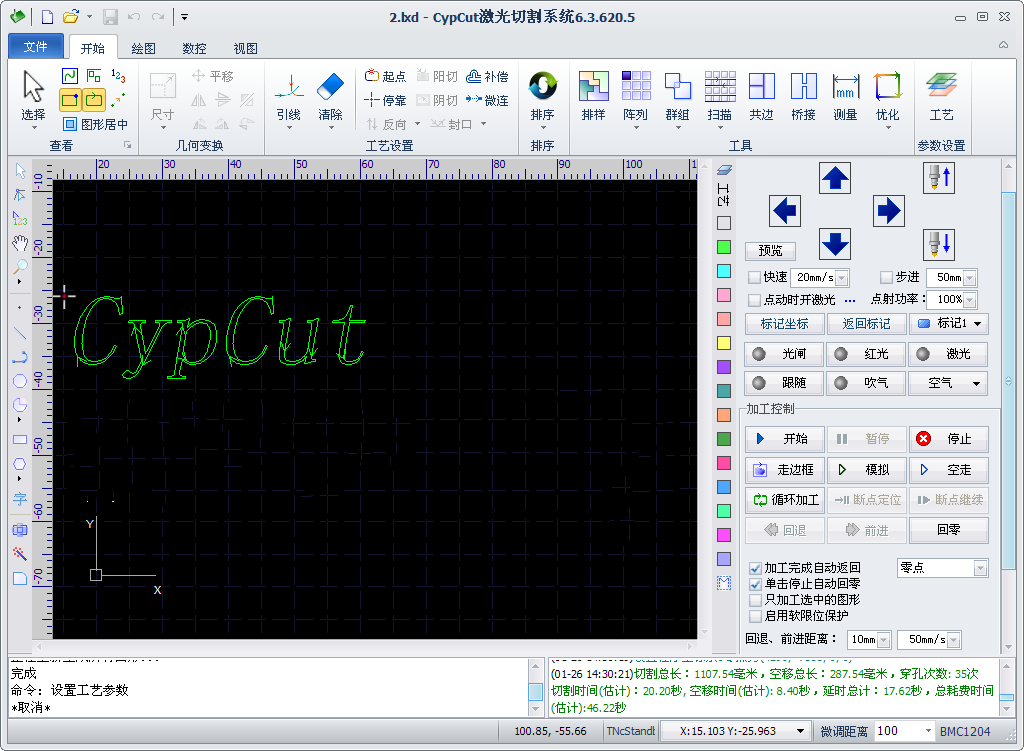

Hệ thống cắt Cypcut

• Tự động điều chỉnh độ cao

• Bảo vệ phần mềm

• Điều khiển công suất chùm tia laze

• Chức năng tiếp tục điểm tắt đột ngột

• Chức năng nhảy ếch và định vị cạnh tự động

• Phản hồi thời gian thực để tránh độ trễ tín hiệu gây ra cạnh tròn

Sự chỉ rõ

Danh sách thành phần chính
Không.	Tên thành phần	Nhà sản xuất - Nơi xuất xứ
1	Máy công cụ	Máy hàn tấm - Dahan
2	Máy chùm	Dầm nhôm - Dahan
3	Nguồn Laser sợi quang	Raycus / Max 1000W - Trung Quốc
4	Đầu laser	Raytools - Trung Quốc
5	Hệ thống cắt	Cypcut - Trung Quốc
6	Động cơ & trình điều khiển Servo	Schneider - Pháp
7	Bộ giảm tốc độ	Shimpo - Nhật Bản
8	Hướng dẫn đường ray	Hiwin - Đài Loan
9	Giá bánh răng	YYC từ Đài Loan
10	Van tỷ lệ	SMC - Nhật Bản
11	Máy làm lạnh	Hanli - Trung Quốc

Thông số kỹ thuật
Công suất laser	1000W
Diện tích cắt (mm) (L × W)	3000mm × 1500mm
Tốc độ cắt tối đa (m / phút)	120 m / phút
Tăng tốc tối đa	1.5G
Định vị chính xác	± 0,03mmmm
Độ chính xác lặp lại	± 0,02mm
Chiều rộng dòng tối thiểu	0,15mm
Độ sâu cắt tối đa (Thép nhẹ)	12mm
Thép không gỉ N2	5mm
Nhôm	3mm
Đường lái xe	Động cơ servo nhập khẩu
Đường truyền	Giá bánh răng nhập khẩu & trình điều khiển đôi bánh răng
Yêu cầu về điện	380V / 50Hz.60Amp
Sự tiêu thụ năng lượng	12KW
Trọng lượng mảnh làm việc	800kg
Trọng lượng	5500kg
Kích thước phác thảo (mm)	4800mm × 2700mm × 1900mm (L × W × H)
Kích thước phác thảo với bộ thay đổi pallet (mm)	8400mm × 3000mm × 2100mm (L × W × H)

Ưu điểm & Ứng dụng

THUẬN LỢI:

1, Tiết kiệm chi phí điện năng tiêu thụ / chỉ 20-30% so với máy cắt laser co2 dưới cùng công suất.

2, Tính linh hoạt và cắt chính xác các bộ phận đơn giản hoặc phức tạp

3, Sử dụng tia laser sợi quang thương hiệu thế giới nhập khẩu / Tuổi thọ trên 100.000 giờ

4, Động cơ servo nhập khẩu và hệ thống bánh răng đảm bảo cắt chính xác

5, Cắt chất lượng cao mà không cần hoàn thiện thêm

6, Tốc độ cắt cao hơn và hiệu quả, tốc độ tấm cắt trên 10 mét mỗi phút

7, Vết cắt không tiếp xúc có nghĩa là không có dấu vết hoặc sự nhiễm bẩn của vật liệu

8, Khả năng cắt hầu như bất kỳ tấm kim loại nào

CÁC ỨNG DỤNG:

VẬT LIỆU ÁP DỤNG: Thép không gỉ, thép cacbon, thép hợp kim, thép silic, thép lò xo, nhôm, hợp kim nhôm, tấm mạ kẽm và các loại ống và ống kim loại khác.

NGÀNH ÁP DỤNG: Nó được ứng dụng rộng rãi trong xử lý đường ống công nghiệp, thiết bị chống cháy nổ, công nghiệp quân sự, công nghiệp hóa chất, thăm dò dầu khí, đèn và lồng đèn, gia công kim loại, đồ sắt, xây dựng, v.v.

Dịch vụ & Ưu điểm của chúng tôi

Dịch vụ của chúng tôi

1. Bảo hành hai năm cho máy laser sợi quang này và các bộ phận laser sợi quang; Bảo hành một năm cho máy và các bộ phận khác.

2. Hỗ trợ kỹ thuật trực tuyến chuyên nghiệp 24 giờ.

3. Kỹ sư lành nghề sẽ giúp khách hàng giải quyết vấn đề bằng TM, Whatsapp kịp thời khi vấn đề xảy ra.

4. Cập nhật phần mềm miễn phí.

5. Bảo trì trọn đời và cung cấp phụ tùng thay thế.

Lợi ích của chúng ta

1. Doanh nghiệp xác thực Alibaba

2. Kinh nghiệm xuất khẩu 12 năm

3. Kinh nghiệm sản xuất 20 năm

4. Dịch vụ OEM & ODM

5. Dịch vụ trực tuyến 24 giờ

6. Mạng lưới đại lý trên toàn thế giới

Thông tin chi tiết

• Ứng dụng: CẮT LASER
• Vật liệu áp dụng: Kim loại
• trạng thái: Còn mới
• Loại laser: Laser sợi quang
• Diện tích cắt: 3000 * 1500mm
• Tốc độ cắt: 120m / phút
• Định dạng đồ họa được hỗ trợ: DXF
• Độ dày cắt: 1-10mm
• CNC hay không: Có
• Chế độ làm mát: LÀM MÁT NƯỚC
• Phần mềm điều khiển: Cypcut
• Nhãn hiệu nguồn laser: Raycus / IPG / Max
• Thương hiệu đầu Laser: Raytools / Precitec
• Thương hiệu động cơ Servo: Yaskawa
• Guiderail Thương hiệu: HIWIN
• Hệ thống điều khiển Thương hiệu: Cypcut
• Trọng lượng (KG): 5500 KG
• Điểm bán hàng chính: Tuổi thọ dài
• Thương hiệu ống kính quang học: Raytools
• Bảo hành 1 năm
• Các ngành áp dụng: Nhà máy sản xuất, gia công kim loại tấm
• Báo cáo kiểm tra máy móc: Đã cung cấp
• Video gửi đi kiểm tra: Đã cung cấp
• Bảo hành các thành phần cốt lõi: 2 năm
• Thành phần cốt lõi: nguồn laser
• Tốc độ cắt tối đa (m / phút): 120 m / phút
• Tăng tốc tối đa: 1.5G
• Định vị chính xác: ± 0.03mmmm
• Độ chính xác lặp lại: ± 0,02mm
• Chiều rộng dòng tối thiểu: 0,15mm
• Chiều sâu cắt tối đa (Thép nhẹ): 12mm
• Thép không gỉ N2: 5mm
• Nhôm: 3mm
• Yêu cầu điện: 380V / 50Hz.60Amp
• Kích thước phác thảo với bộ thay đổi pallet (mm): 8400mm * 3000mm * 2100mm (L * W * H)
• Chứng nhận: Sgs
• Dịch vụ sau bán hàng được cung cấp: Hỗ trợ trực tuyến, Phụ tùng thay thế miễn phí, Hỗ trợ kỹ thuật video
• Dịch vụ sau bảo hành: Hỗ trợ kỹ thuật qua video, Không cần dịch vụ, Hỗ trợ trực tuyến, Phụ tùng thay thế, Dịch vụ bảo trì và sửa chữa tại hiện trường
