15t 40t 80t 100t Máy uốn thủy lực Phanh Cnc

Bấm phanh / máy uốn

Máy uốn cnc phanh ép thủy lực với thiết bị đo hỗ trợ chính xác, động cơ servo, bảo vệ an toàn, kẹp nhanh, vít bi và hướng dẫn tuyến tính. Tất cả từ Đức, Mỹ, Hà Lan, Ý Phụ tùng thương hiệu. Độ dày và chiều dài uốn cong có thể được sản xuất tùy chỉnh.

Đồ họa có thể cắt

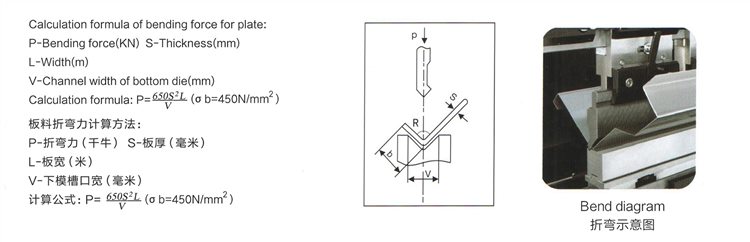

Biểu đồ lực cho phanh báo chí

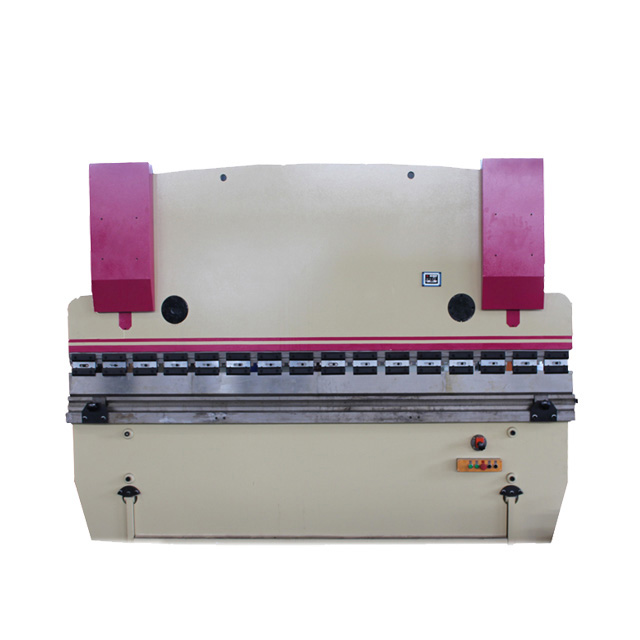

WC67Y / K nhấn phanh

● Điều khiển động cơ servo

● Lưu trữ lên đến 100 chương trình

● Lên đến 25 khúc cua cho mỗi chương trình

● Thư viện công cụ và chương trình công cụ

● Chương trình góc uốn tự động

● Tốc độ ram và backgahge cao hơn

● Độ chính xác định vị và uốn cong cao hơn

Tính năng WC 67Y / K

Toàn bộ cấu trúc máy được hàn đạt độ cứng cao; máy được thiết kế bởi phần mềm ANSYS có thể đảm bảo độ tin cậy và độ chính xác của phanh ép.

Các động cơ cho backgauge được điều khiển bằng biến tần, có thể đạt được độ chính xác định vị cao của backguage và ram bằng cách thay đổi tần số và điện áp của động cơ.

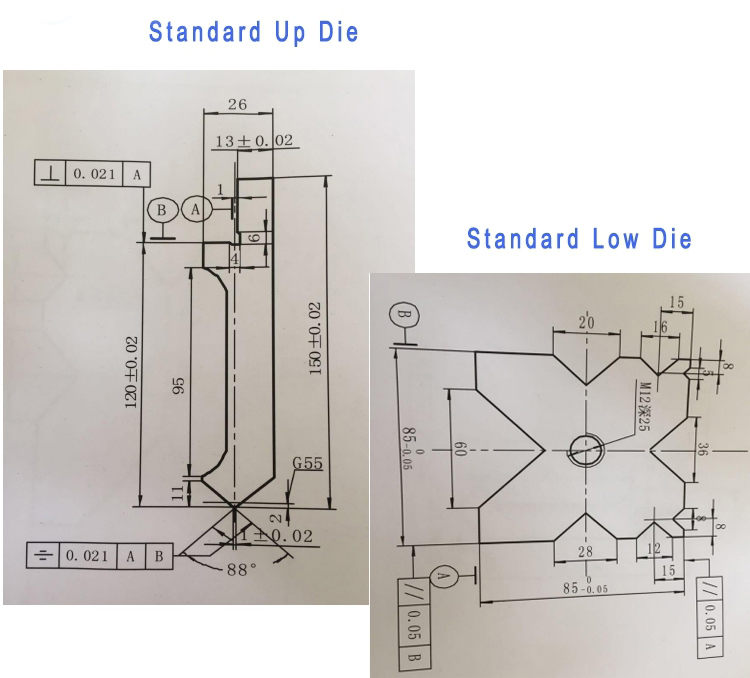

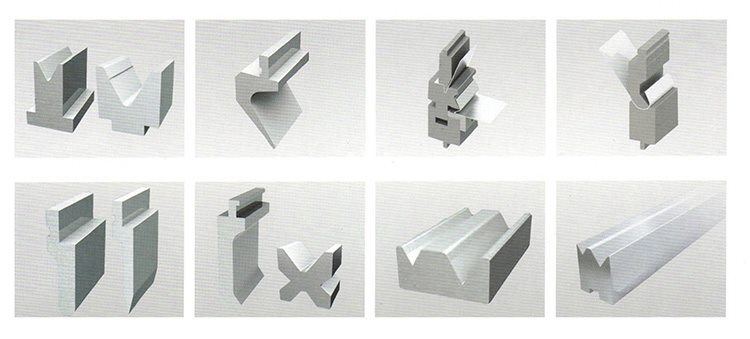

Các khuôn dập và khuôn khác nhau có thể tùy chọn theo yêu cầu của khách hàng, chẳng hạn như khuôn Multi-V, khuôn bán kính, khuôn cổ ngỗng, v.v. Một bộ khuôn đột và khuôn tiêu chuẩn hoàn chỉnh sẽ được bao gồm miễn phí.

Trục X (Backgahge) và trục Y (hành trình Ram hoặc hành trình xi lanh) có thể được lập trình bởi bộ điều khiển hệ thống E21, có thể lưu trữ tới 40 nhóm chương trình. Bộ phận bảo vệ an toàn bằng kim loại bên và phía sau đáp ứng tiêu chuẩn an toàn của Châu Âu.

Quá tải thủy lực có thể được bảo vệ bằng van tràn, Áp suất hệ thống có thể được điều chỉnh bằng công tắc áp suất một cách dễ dàng.

Công tắc chân có nút khẩn cấp có thể dừng máy ngay lập tức khi xảy ra tai nạn.

Loại hình	Áp suất định mức	Chiều dài bàn làm việc	Khoảng cách giữa các cột	Độ sâu cổ họng	Trượt Stroke	Mở tối đa	Công suất động cơ	Kích thước
Loại hình	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t / 2200	400	2200	1775	250	100	320	5.5	2300 × 1500 × 2000
WC67Y- 40t / 2500	400	2500	1975	250	100	320	5.5	2600 × 1500 × 2000
WC67Y- 63t / 2500	630	2500	2095	250	120	360	5.5	2600 × 1600 × 2300
WC67Y- 63t / 3200	630	3200	2570	250	120	360	5.5	3300 × 1600 × 2300
WC67Y- 80t / 3200	800	3200	2565	320	120	360	7.5	3300 × 1700 × 2300
WC67Y- 80t / 4000	800	4000	3165	320	120	360	7.5	4100 × 1700 × 2300
WC67Y- 100t / 3200	1000	3200	2560	320	120	360	7.5	3300 × 1800 × 2400
WC67Y- 100t / 4000	1000	4000	3165	320	120	360	7.5	4100 × 1800 × 2500
WC67Y- 125t / 3200	1250	3200	2550	320	120	360	7.5	3250 × 1920 × 2450
WC67Y- 125t / 4000	1250	4000	3450	320	120	360	7.5	4100 × 1920 × 2500
WC67Y- 160t / 3200	1600	3200	2540	320	180	440	11	3300 × 1600 × 2600
WC67Y- 160t / 4000	1600	4000	3140	320	180	440	11	4100 × 2000 × 2600
WC67Y- 160t / 6000	1600	6000	4740	320	180	440	11	6100 × 2000 × 2600
WC67Y- 200t / 3200	2000	3200	2540	320	250	530	11	3300 × 2100 × 2800
WC67Y- 200t / 4000	2000	4000	3140	320	250	530	15	4100 × 2100 × 2900
WC67Y- 200t / 5000	2500	5000	3120	400	250	530	15	5100 × 2100 × 3000
WC67Y- 250t / 4000	2500	4000	3120	400	250	560	18.5	4100 × 2200 × 3500
WC67Y- 250t / 5000	2500	5000	3920	400	250	560	18.5	5100 × 2200 × 3500
WC67Y- 250t / 6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WC67Y- 300t / 5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WC67Y- 300t / 6000	3000	6000	4710	400	250	560	22	6100 × 2600 × 4000
WC67Y- 300t / 7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WC67Y- 350t / 6000	3500	6000	5100	400	250	560	30	6100 × 2600 × 4200
WC67Y- 350t / 7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WC67Y- 400t / 4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WC67Y- 400t / 6000	4000	6000	4280	400	320	630	30	6100 × 2800 × 4200
WC67Y- 500t / 5000	5000	5000	4100	400	320	630	37	5100 × 3000 × 4400
WC67Y- 500t / 6000	5000	6000	4820	400	320	630	37	6100 × 3000 × 4700
WC67Y- 500t / 7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WC67Y- 600t / 6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WC67Y- 600t / 7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

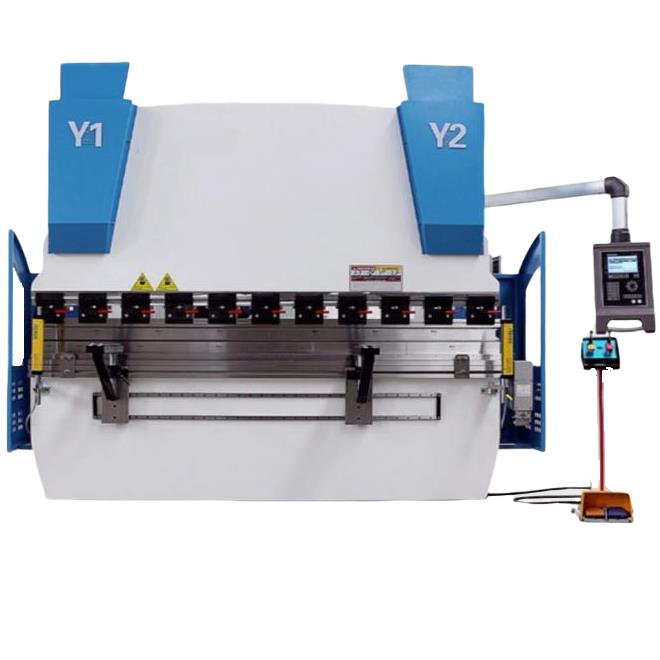

Máy uốn CNC Phanh điện thủy lực dòng WE67K Máy uốn CNC

Dòng WE67K Máy uốn thủy lực điện thủy lực Servo Máy uốn CNC sử dụng cấu trúc hàn tích hợp và xử lý tích hợp.

Các thành phần chính của phần thân được phân tích bằng phần mềm phân tích phần tử hữu hạn ANSYS, đảm bảo độ tin cậy và
độ chính xác tổng thể của máy công cụ.

Xi lanh dầu chính ở cả hai bên phá vỡ chế độ điều khiển hành trình của kiểu uốn vách ngăn cơ khí truyền thống
máy và sử dụng chế độ điều khiển vòng kín bao gồm van trợ động điện thủy lực nhập khẩu từ Đức và thước đo tích hợp nhập khẩu từ Đức.

Các tính năng của WE67YK

● Cấu hình nâng cao, phanh ép thủy lực CNC có độ chính xác cao và thành thạo

● Cấu trúc hàn toàn diện

● Hệ thống servo điện thủy lực, vòng kín điều khiển đồng bộ hóa thanh trượt

● Cơ chế trao vương miện kép

● Cấu hình tiêu chuẩn với 3 1axes:
Y1 (hướng lên-xuống của hình trụ bên trái)
Y2 (hướng lên-xuống của hình trụ bên phải)
X (tiến-lùi của backguge)
V (mão thủy lực)

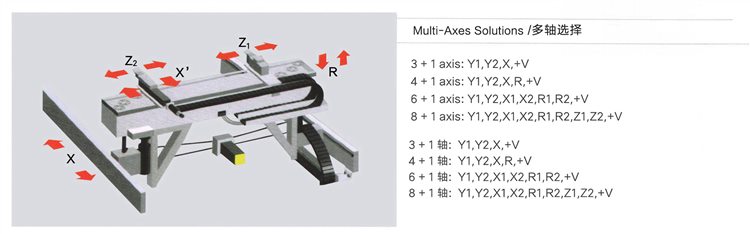

● Hệ thống Backgauge Tùy chọn:
4axes Backgauge (X. R, Z1. Z2)
5axes Backgauge (XR Z1. Z2, X ')
6axes Backgauge (X1. X2. R1. R2, Z1. Z2)

Loại hình	Áp suất định mức	Chiều dài bàn làm việc	Khoảng cách giữa các cột	Độ sâu cổ họng	Trượt Stroke	Mở tối đa	Công suất động cơ	Kích thước
Loại hình	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t / 2200	400	2200	1775	250	175	320	5.5	2300 × 1500 × 2000
WE67K-40t / 2500	400	2500	1975	250	175	320	5.5	2600 × 1500 × 2000
WE67K-63t / 2500	630	2500	2095	250	175	360	5.5	2600 × 1600 × 2300
WE67K-63t / 3200	630	3200	2570	250	175	360	5.5	3300 × 1600 × 2300
WE67K-80t / 3200	800	3200	2565	320	175	360	7.5	3300 × 1700 × 2300
WE67K-80t / 4000	800	4000	3165	320	175	360	7.5	4100 × 1700 × 2300
WE67K-100t / 3200	1000	3200	2560	320	215	360	7.5	3300 × 1800 × 2400
WE67K-100t / 4000	1000	4000	3165	320	215	360	7.5	4100 × 1800 × 2500
WE67K-125t / 3200	1250	3200	2550	320	215	360	7.5	3250 × 1920 × 2450
WE67K-125t / 4000	1250	4000	3450	320	215	360	7.5	4100 × 1920 × 2500
WE67K-160t / 3200	1600	3200	2540	320	215	440	11	3300 × 1600 × 2600
WE67K-160t / 4000	1600	4000	3140	320	215	440	11	4100 × 2000 × 2600
WE67K-160t / 6000	1600	6000	4740	320	215	440	11	6100 × 2000 × 2600
WE67K-200t / 3200	2000	3200	2540	320	215	530	11	3300 × 2100 × 2800
WE67K-200t / 4000	2000	4000	3140	320	215	530	15	4100 × 2100 × 2900
WE67K-200t / 5000	2500	5000	3120	400	215	530	15	5100 × 2100 × 3000
WE67K-250t / 4000	2500	4000	3120	400	215	560	18.5	4100 × 2200 × 3500
WE67K-250t / 5000	2500	5000	3920	400	215	560	18.5	5100 × 2200 × 3500
WE67K-250t / 6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WE67K-300t / 5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WE67K-300t / 6000	3000	6000	4710	400	250	560	22	6100 × 2600 × 4000
WE67K-300t / 7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WE67K-350t / 6000	3500	6000	5100	400	250	560	30	6100 × 2600 × 4200
WE67K-350t / 7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WE67K-400t / 4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WE67K-400t / 6000	4000	6000	4280	400	320	630	30	6100 × 2800 × 4200
WE67K-500t / 5000	5000	5000	4100	400	320	630	37	5100 × 3000 × 4400
WE67K-500t / 6000	5000	6000	4820	400	320	630	37	6100 × 3000 × 4700
WE67K-500t / 7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WE67K-600t / 6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WE67K-600t / 7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

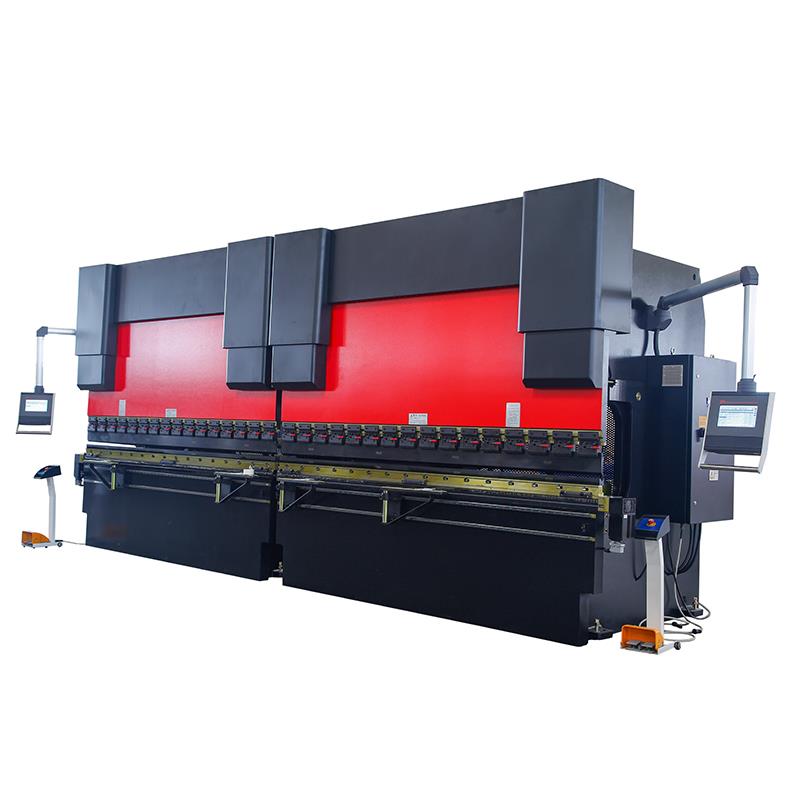

Nhấn đúp phanh

Hai máy tính lớn (WC67Y / WE67K) đã được chọn để cấu hình thiết bị đồng bộ liên kết máy kép.

Máy uốn liên hợp hai máy có thể gia công phôi siêu dài, đặc biệt thích hợp cho các công trình xây dựng trong thành phố, cột đèn đường cao tốc, cột điện, v.v.

Hai loại máy công cụ này cũng có thể được sử dụng riêng biệt để nâng cao hiệu quả sản xuất và được trang bị bộ phận lệch
cơ chế bồi thường.

Cơ chế đồng bộ sử dụng servo lỏng cơ học và khối cơ học. ● Máy này được kết hợp bởi hai bộ phanh ép 400 tấn.

Kiểm soát song song đạt được làm việc đồng bộ. Máy đơn được kết hợp bởi bàn làm việc, bảng tường bên phải và bên trái.

Do việc vận chuyển, chúng tôi áp dụng cấu trúc lắp ráp. Giá đỡ có độ cứng vững chắc, hai trụ được lắp đặt trên bảng tường bên phải và bên trái, hệ thống thủy lực chịu tác động của hệ thống điện, ổ trục làm việc. Trên ram có các khuôn trên, khi các khuôn trên và khuôn dưới chạm vào nhau, hệ thống sẽ tăng áp lực và tạo thành các phôi.

Với các khuôn khác nhau và dưới các kiểu uốn khác nhau, nó có thể có được các hình dạng phôi khác nhau. Chất lượng ổn định và
đáng tin cậy.

Loại hình	Áp suất định mức	Chiều dài bàn làm việc	Khoảng cách giữa các cột	Độ sâu cổ họng	Trượt Stroke	Mở tối đa
Loại hình	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t / 5000	5000	5000	4100	400	320	630
WE67K-500t / 6000	5000	6000	4820	400	320	630
WE67K-500t / 7000	5000	7000	5620	400	320	630
WE67K-600t / 6000	6000	6000	4820	400	320	630
WE67K-600t / 7000	6000	7000	5620	400	320	630
WE67K-700t / 8000	7000	8000	5300	400	320	630
WE67K-700t / 10000	7000	10000	5300	400	320	630
WE67K-800t / 8000	8000	8000	5300	400	320	630
WE67K-1000t / 10000	10000	10000	5300	400	320	630
WE67K-1000t / 12000	10000	12000	5300	400	320	630
WE67K-1200t / 12000	12000	12000	5300	400	320	630
WE67K-1200t / 14000	12000	8600	5300	400	320	630

Câu hỏi thường gặp

1. Công ty của bạn có chấp nhận cung cấp tùy chỉnh, chúng tôi có nhu cầu đặc biệt.

RAYMAX là công ty tập trung vào nghiên cứu và sản xuất máy cnc mô-đun. Chúng tôi có kinh nghiệm dày dặn và khả năng nghiên cứu và phát triển máy công cụ mạnh mẽ. Chúng tôi rất sẵn lòng cung cấp cho bạn thiết bị hiệu quả cao được tùy chỉnh miễn là bạn có nhu cầu nhất định.

2. Những gì chứng chỉ máy trong công ty của bạn nhận được?

Chúng tôi đã thông qua Phê duyệt Hệ thống Chất lượng ISO9001 và Chứng nhận CE.

3. Bạn có bảng giá cho cấu hình tùy chọn?

Chúng tôi có nhiều cấu hình và rất nhiều thông số kỹ thuật khác nhau, vì vậy chúng tôi không thể cung cấp bảng giá cho bạn. Vui lòng liên hệ với kỹ sư bán hàng của chúng tôi nếu bạn quan tâm đến cấu hình cụ thể nhất định.

4. Công ty của bạn có chấp nhận giá CIF không?

Giá CIF đã bao gồm chi phí vận chuyển máy cnc cần báo giá theo từng cảng đến khác nhau và khác nhau theo từng tháng. Vui lòng liên hệ với chúng tôi khi bạn có nhu cầu. GiáIF cũng đã bao gồm phí bảo hiểm hàng hải là 2 ‰ trên tổng số tiền 1,1 *.

5. Nếu kỹ sư của bạn đến đất nước chúng tôi để sửa chữa máy và thực hiện một số khóa đào tạo, chi phí sẽ là bao nhiêu?

Chi phí chủ yếu bao gồm chi phí vé máy bay khứ hồi, ăn ở cũng như phí v isa. Chi phí nhân viên là
100USD / ngày / người, thông thường, đó là một công việc hai người. Nhưng nó sẽ phụ thuộc vào một thiết bị lớn hoặc cài đặt và gỡ lỗi của toàn bộ dòng.

6. những gì bảo hành?

Bảo hành 12 tháng kể từ ngày máy cập cảng nhà nhập khẩu.

7. Phương thức vận chuyển của bạn là gì?

Đối với hầu hết các quốc gia, chúng tôi sẽ vận chuyển máy của mình bằng đường biển, còn đối với các quốc gia nội địa, chúng tôi có thể sử dụng vận chuyển đường sắt hoặc đường cao tốc. Máy cnc xuất khẩu đều được đóng gói bằng thùng gỗ có thể cố định thành 40 HQ.

8. Nếu máy hết bảo hành thì tính phí phụ kiện như thế nào?

Đối với máy hết bảo hành cần thay thế linh kiện, chúng tôi sẽ tính phí theo bảng báo giá linh kiện. Nếu bạn có bất kỳ câu hỏi nào, hãy gửi email cho chúng tôi để được tư vấn.

9. Tôi sẽ làm gì khi máy bị lỗi?

Nếu máy bị trục trặc và người dùng không thể khắc phục được, vui lòng gửi email cho chúng tôi để được tư vấn. Bộ phận dịch vụ của chúng tôi sẽ trả lời trong vòng 24 giờ.

10. Làm thế nào để xác định bảo hành máy? Bạn bắt đầu tính thời gian khi nào?

Chúng tôi xác định bảo hành dựa trên số nhà máy. Thời gian bảo hành được tính bắt đầu sau khi vận hành và nghiệm thu thiết bị. Nếu bạn có bất kỳ câu hỏi nào, hãy gửi email cho chúng tôi để được tư vấn.

11. Thời gian bảo hành của máy công cụ là bao lâu?

Chúng tôi cam kết máy của khách hàng được bảo hành một năm. Đối với việc mua hàng của người dùng, đã đăng ký là thành viên trên trang web này, có số nhà máy của máy, bạn có thể được bảo hành mở rộng thêm 3 tháng. Để biết chi tiết, vui lòng tham khảo dịch vụ thành viên.

12. MC có sách hướng dẫn bảo trì và hướng dẫn vận hành không?

Mỗi máy cnc rời khỏi nhà máy sẽ kèm theo các sê-ri hoặc mô hình liên quan hướng dẫn bằng tiếng Anh bao gồm hướng dẫn bảo trì và hướng dẫn vận hành. Tài liệu đính kèm cũng có thể bao gồm hướng dẫn bộ điều khiển cnc, hướng dẫn các bộ phận bạn đã mua (như bàn quay, bộ làm mát dầu)

Thông tin chi tiết

Hành trình trượt (mm): 320 mm
Mức độ tự động: Bán tự động
Chiều sâu cổ họng (mm): 450 mm
Loại máy: Thanh xoắn, Máy kết hạt
Chiều dài của bàn làm việc (mm): 4000
Chiều rộng của bàn làm việc (mm): 400 mm
Kích thước: 6060 * 3100 * 3800mm
trạng thái: Còn mới
Chất liệu / kim loại được xử lý: Thép không gỉ
Tự động hóa: Tự động
Dịch vụ bổ sung: Cắt theo chiều dài
Năm: 2021
Trọng lượng (KG): 1850
Công suất động cơ (kw): 37 kw
Điểm bán hàng chính: Tự động
Bảo hành 1 năm
Các ngành áp dụng: Cửa hàng vật liệu xây dựng, Cửa hàng sửa chữa máy móc, Nhà máy sản xuất, Trang trại, Bán lẻ, Công trình xây dựng, Công ty quảng cáo
Địa điểm trưng bày: Hoa Kỳ, Đức, Việt Nam, Brazil, Peru, Mexico, Nga, Thái Lan, Maroc, Kenya, Chile, Algeria, Nam Phi
Loại hình tiếp thị: Sản phẩm mới 2020
Báo cáo kiểm tra máy móc: Đã cung cấp
Video gửi đi kiểm tra: Đã cung cấp
Bảo hành các thành phần cốt lõi: 1 năm
Thành phần cốt lõi: Động cơ
Dịch vụ sau bán hàng được cung cấp: Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Phụ tùng thay thế miễn phí, Lắp đặt tại hiện trường, vận hành và đào tạo, Dịch vụ bảo trì và sửa chữa tại hiện trường, Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến
Nguyên liệu: Thanh thép
Sức mạnh: Thủy lực
Cách sử dụng: Uốn tấm kim loại
Điện áp: 220V / 380V / 400V
Vật liệu chế biến: Thép nhôm
Sử dụng: Dầm chữ I thép vuông vv.
Vật liệu được xử lý: Tấm thép nhẹ uốn cong
Vật liệu: Nhôm tấm uốn cong
Chứng nhận: ISO 9001: 2000
Dịch vụ sau bảo hành: Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Phụ tùng thay thế, Dịch vụ bảo trì và sửa chữa tại hiện trường
