Máy cắt thủy lực 12mm 3200mm Máy cắt tấm thép Cnc

Đặc trưng:

1. Bệ cấp liệu phía trước có trang bị thước đo cho đĩa ăn và bề mặt cũng nhẵn để bảo vệ đĩa ở bất kỳ bề mặt nào bị tổn thương khi cấp liệu. Thước có thể có độ chính xác thành đơn vị MM hoặc nhiều hơn để kiểm soát và kiểm tra độ chính xác.

2. Bàn làm việc có trang bị bi hoặc thép thanh tròn để hỗ trợ tấm ăn vào và cũng là bảo vệ cho bất kỳ vết rách bề mặt nào.

3. Hộp điện tử được trang bị các thành phần được chứng nhận tốt. Chủ yếu chúng tôi sử dụng các thành phần SIEMENS hoặc Schneider được chứng nhận CE cho các máy xuất khẩu và một số thành phần được chứng nhận CCC chất lượng cao để tiêu thụ cho các nhu cầu tiêu chuẩn khác nhau của khách hàng.

4. Thép thân máy, chúng tôi chủ yếu chọn nhà cung cấp thép tấm thương hiệu hàng đầu Trung Quốc là Shanghai BAOSTEEL với chất lượng tốt và được xử lý bằng sơn chống ăn mòn trước khi sơn lần cuối. Vì vậy máy trước hết sẽ có độ bền sử dụng tốt và hình thức bên ngoài cũng hoàn hảo.

5. Lưỡi dao: Vật liệu lưỡi dao là 9CrSi hoặc 6CrW2Si, vật liệu là vật liệu được thử nghiệm cao với hàng nghìn lần cho độ cứng và kết quả cắt cao. Lưỡi cắt lên là lưỡi cắt hình chữ nhật với bốn cạnh lưỡi, khác với máy cắt tia xoay QC12Y (Chi tiết vui lòng kiểm tra hình ảnh và hướng dẫn giải thích lưỡi cắt SIECC / SIECCTECH). Khe hở lưỡi có thể được điều chỉnh bằng tay hoặc bằng động cơ. Cả hai đều có nút xoay chỉ số để hiển thị khe hở nên việc điều khiển và hiển thị có thể dễ dàng. Và trục lưỡi lên sử dụng cấu trúc nghiêng để thúc đẩy độ chính xác khi cắt.

6. Máy được trang bị chân ép để ép tấm ổn định khi cắt, chân được trang bị bề mặt nhựa có độ phân mảnh cao không phá hủy bề mặt tấm. Đối với tấm lỗ, chúng tôi sẽ trang bị chân vuông để máy ép vuông ổn định.

7. Bơm bánh răng: Chúng tôi sử dụng thương hiệu tốt "bơm bánh răng liên hợp thẳng bên trong" ở cả thương hiệu Trung Quốc Shanghai chengjie hoặc Eckerler của Đức. Máy bơm bánh răng bên trong được coi là máy bơm không bao giờ mòn trong công nghiệp và đã được sử dụng rộng rãi trong các máy thủy lực có độ chính xác cao với đặc tính là tiếng ồn thấp, không rung và tuổi thọ cao. Máy bơm bánh răng Chengjie Thượng Hải cũng được sử dụng trong ngành công nghiệp máy bay của Trung Quốc nên rất đáng tin cậy và đáng tin cậy. Khi làm việc ở tốc độ cao, âm thanh phẳng và mượt mà thậm chí không bị kẹt. Tuổi thọ lâu dài là phụ thuộc vào khả năng mài mòn của nó, các thành phần bên trong máy có lớp màng dầu bảo vệ, vì vậy dù sử dụng dầu thủy lực thông thường, thậm chí không bị mài mòn.

8. Hệ thống thủy lực có thể sử dụng Đức Rexroth hoặc hệ thống OMG của Mỹ. Việc hồi lưu được điều khiển bằng xi lanh hồi lưu nitơ với quá trình làm việc ổn định và dễ vận hành. Máy ép thủy lực tăng cường truyền lực và nitơ áp đặt đẩy lên với sự hợp tác tốt. (Nguyên lý làm việc có thể hoàn nguyên về bản vẽ công nghệ SIECC của QC11Y và QC12Y)

9. Backgauge được đếm bằng bộ đếm và có thể được điều chỉnh vi mô và được điều khiển động cơ.

10. Máy sẽ được trang bị cửa bảo vệ hàng rào trước lưỡi cắt và chân máy ép. Hàng rào có thể được mở nếu có nhu cầu. Gần họng, chúng tôi sẽ trang bị cửa mở để an ninh cho người nhưng có thể mở khi cần kiểm tra bên trong.

11. Sử dụng đường lăn ba vòng bi để loại bỏ khoảng cách đường ray và nâng cao chất lượng cắt. (Bản vẽ máy có sẵn cho
giải thích rõ ràng)

Sự chỉ rõ

Người mẫu	Max.Thickness	Sức mạnh năng suất	Tối đa Chiều dài	Góc	X.Stroke	Tính thường xuyên	Quyền lực	L * W * H (mm)	Trọng lượng
QC12Y-4 * 2500	4mm	≤450kN / cm	2500mm	1 ° 30 '	20 ~ 600mm	16Times / phút	5,5kW	304016101620	3800Kg
QC12Y-4 * 3200	4mm	≤450kN / cm	3200mm	1 ° 30 '	20 ~ 600mm	14Times / phút	5,5kW	384016101620	5000Kg
QC12Y-4 * 4000	4mm	≤450kN / cm	4000mm	1 ° 30 '	20 ~ 600mm	10Times / phút	5,5kW	460017001700	6500Kg
QC12Y-4 * 6000	4mm	≤450kN / cm	6000mm	1 ° 30 '	20 ~ 600mm	8Times / phút	7,5kW	646021003200	11000Kg
QC12Y-6 * 2500	6mm	≤450kN / cm	2500mm	1 ° 30 '	20 ~ 600mm	14Times / phút	7,5kW	304016101620	5000Kg
QC12Y-6 * 3200	6mm	≤450kN / cm	3200mm	1 ° 30 '	20 ~ 600mm	12Times / phút	7,5KW	384016101620	6000Kg
QC12Y-6 * 4000	6mm	≤450kN / cm	4000mm	1 ° 30 '	20 ~ 600mm	8Times / phút	7,5KW	462017501700	8200Kg
QC12Y-6 * 5000	6mm	≤450kN / cm	5000mm	1 ° 30 '	20 ~ 600mm	6Times / phút	11KW	540018001900	10500Kg
QC12Y-6 * 6000	6mm	≤450kN / cm	6000mm	1 ° 30 '	20 ~ 600mm	5Times / phút	11KW	648021002300	16500Kg
QC12Y-8 * 2500	8mm	≤450kN / cm	2500mm	1 ° 30 '	20 ~ 600mm	10Times / phút	11KW	304017001700	6000Kg
QC12Y-8 * 3200	8mm	≤450kN / cm	3200mm	1 ° 30 '	20 ~ 600mm	8Times / phút	11KW	386017001700	7200Kg
QC12Y-8 * 4000	8mm	≤450kN / cm	4000mm	1 ° 30 '	20 ~ 600mm	8Times / phút	11KW	464017001700	8800Kg
QC12Y-8 * 5000	8mm	≤450kN / cm	5000mm	1 ° 30 '	20 ~ 600mm	8Times / phút	11KW	540021002000	11500Kg
QC12Y-8 * 6000	8mm	≤450kN / cm	6000mm	1 ° 30 '	20 ~ 600mm	8Times / phút	11KW	648021002350	18000Kg
QC12Y-10 * 2500	10mm	≤450kN / cm	2500mm	2 °	20 ~ 600mm	9Times / phút	11KW	304017001700	7300Kg
QC12Y-10 * 3200	10mm	≤450kN / cm	3200mm	2 °	20 ~ 600mm	9Times / phút	11KW	386017001700	8000kg
QC12Y-10 * 4000	10mm	≤450kN / cm	4000mm	2 °	20 ~ 600mm	8Times / phút	11KW	465021002000	12050Kg
QC12Y-10 * 6000	10mm	≤450kN / cm	6000mm	2 °	20 ~ 1000mm	5Times / phút	15KW	650021002300	24000Kg
QC12Y-12 * 2500	12mm	≤450kN / cm	2500mm	1 ° 40 '	20 ~ 600mm	9Times / phút	18,5KW	314021502000	9000Kg
QC12Y-12 * 3200	12mm	≤450kN / cm	3200mm	1 ° 40 '	20 ~ 600mm	9Times / phút	18,5KW	388021502000	10800Kg
QC12Y-12 * 4000	12mm	≤450kN / cm	4000mm	1 ° 40 '	20 ~ 1000mm	8Times / phút	18,5KW	468021502000	13000Kg
QC12Y-12 * 5000	12mm	≤450kN / cm	5000mm	2 °	20 ~ 1000mm	6Times / phút	18,5KW	590021502000	16000Kg
QC12Y-12 * 6000	12mm	≤450kN / cm	6000mm	2 °	20 ~ 1000mm	5Times / phút	18,5KW	690026002700	29500Kg
QC12Y-12 * 8000	12mm	≤450kN / cm	8000mm	2 °	20 ~ 1000mm	5Times / phút	18,5KW	900035003500	46500Kg
QC12Y-16 * 2500	16mm	≤450kN / cm	2500mm	2 ° 30 '	20 ~ 600mm	9Times / phút	22KW	314021502000	11000Kg
QC12Y-16 * 3200	16mm	≤450kN / cm	3200mm	2 ° 30 '	20 ~ 600mm	8Times / phút	22KW	388 021502000	13000Kg
QC12Y-16 * 4000	16mm	≤450kN / cm	4000mm	2 ° 30 '	20 ~ 1000mm	8Times / phút	22KW	465021502200	16300Kg
QC12Y-16 * 5000	16mm	≤450kN / cm	5000mm	2 ° 30 '	20 ~ 1000mm	6Times / phút	22KW	590026002700	20000Kg
QC12Y-16 * 6000	16mm	≤450kN / cm	6000mm	2 ° 30 '	20 ~ 1000mm	5Times / phút	22KW	690027002700	36000Kg
QC12Y-16 * 8000	16mm	≤450kN / cm	8000mm	2 ° 30 '	20 ~ 1000mm	5Times / phút	22KW	900035003500	75000Kg
QC12Y-20 * 2500	20mm	≤450kN / cm	2500mm	3 °	20 ~ 1000mm	8Times / phút	22KW	344023002500	15800Kg
QC12Y-20 * 3200	20mm	≤450kN / cm	3200mm	3 °	20 ~ 1000mm	8Times / phút	22KW	415023502700	18500Kg
QC12Y-20 * 4000	20mm	≤450kN / cm	4000mm	3 °	20 ~ 1000mm	5Times / phút	22KW	485026002700	21500Kg
QC12Y-20 * 6000	20mm	≤450kN / cm	6000mm	3 °	20 ~ 1000mm	4Times / phút	30KW	670030003000	47000Kg
QC12Y-25 * 2500	25mm	≤450kN / cm	2500mm	3 °	20 ~ 1000mm	8Times / phút	37KW	320027002900	19000Kg
QC12Y-25 * 3200	25mm	≤450kN / cm	3200mm	3 °	20 ~ 1000mm	5Times / phút	37KW	420027002900	23000Kg
QC12Y-30 * 2500	30mm	≤450kN / cm	2500mm	3 °	20 ~ 1000mm	4Times / phút	37KW	330029003000	23500Kg
QC12Y-30 * 3200	30mm	≤450kN / cm	3200mm	3 ° 30 '	20 ~ 1000mm	4Times / phút	40KW	420029003200	26000Kg
QC12Y-40 * 2500	40mm	≤450kN / cm	2500mm	4 °	20 ~ 1000mm	3Times / phút	55KW	320033003000	38000Kg
QC12Y-40 * 3200	40mm	≤450kN / cm	2500mm	4 °	1000mm	3Times / phút	55KW	430033003200	49000Kg

Thông tin chi tiết

QUY TRÌNH NGHIÊN CỨU

Thiết kế hoàn hảo về mọi mặt; Bằng cách chọn máy chém CNC mới và cải tiến, chúng tôi sẽ có được sự an toàn tối đa, độ chính xác cao và tính dễ sử dụng độc đáo.

Khoảng cách lưỡi, góc cắt và chiều dài cắt đều được điều chỉnh tự động dựa trên việc lựa chọn vật liệu và độ dày.

Các bộ phận quan trọng của phanh và máy cắt KEC được sản xuất tại Đức.

Các thành phần được lựa chọn cẩn thận đến từ các đối tác lâu năm trên toàn cầu.

Chúng tôi tin tưởng vào chất lượng của mình và do đó cung cấp cho máy chém của chúng tôi bảo hành 3 năm.

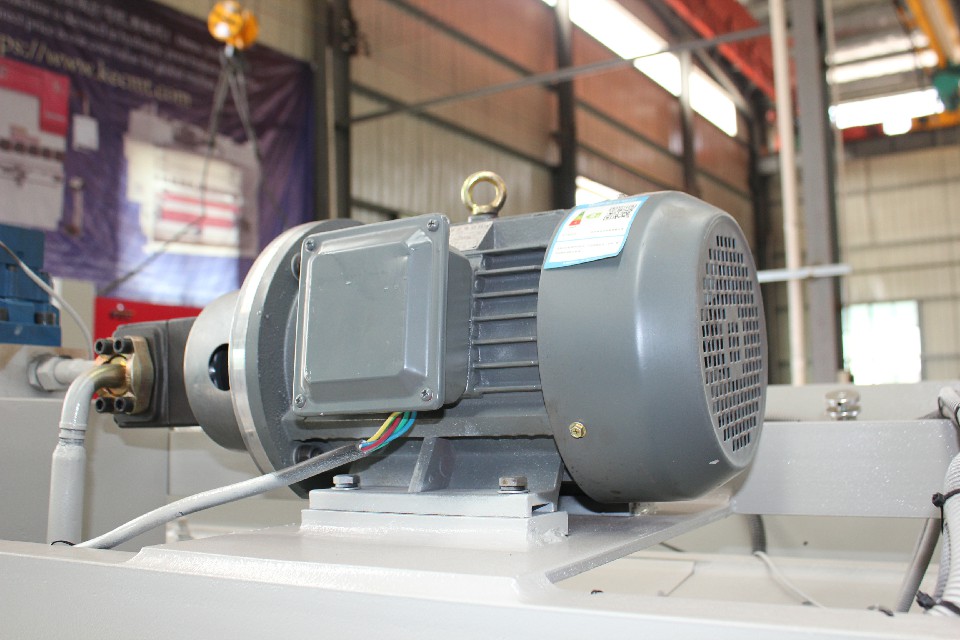

Động cơ chính của Siemens

Sử dụng Động cơ Siemens đảm bảo tuổi thọ của máy và giảm tiếng ồn khi làm việc.

Blade Clourancant Điều chỉnh nhanh chóng

Cơ chế điều chỉnh nhanh chóng để sắp xếp lại khe hở lưỡi dao. Thao tác dễ dàng bằng tay. thực hiện điều chỉnh vô cấp độ hở của lưỡi dao.

Định vị phía trước Bộ điều chỉnh theo chiều dọc

Thiết bị định vị phía trước, thiết lập phương thẳng đứng và thiết bị định vị ở hỗ trợ ngoài cùng bên trái, đảm bảo độ chính xác của đường cắt, vận hành dễ dàng, thực dụng và hiệu quả.

Bàn làm việc cán bóng thép

Bi thép lăn của bàn làm việc có thể giảm ma sát, bảo vệ bề mặt phôi.

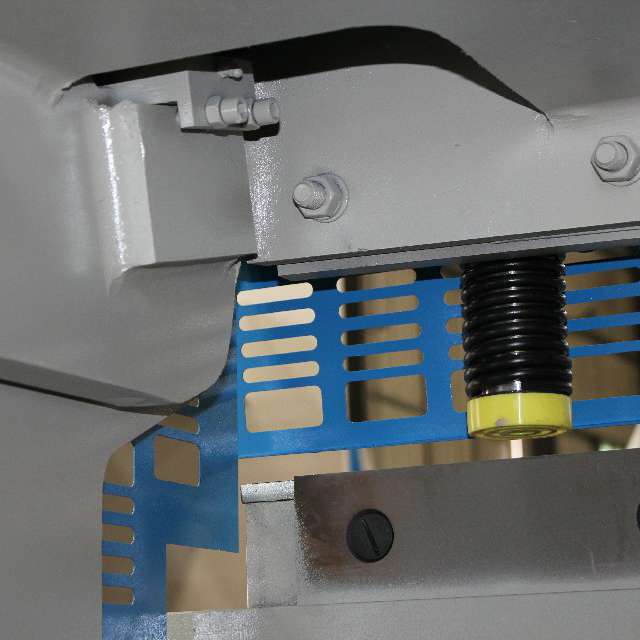

Xi lanh áp suất lò xo tích hợp

Đầu dưới của nó được trang bị miếng đệm vật liệu đặc biệt, kiểm soát áp suất riêng biệt, tránh hợp kim nhôm hoặc các vật liệu mềm khác
vật liệu được in chìm.

Máy đo lưng chính xác cao

Thước đo ngược cấu trúc dẫn hướng tuyến tính trục vít bi độc đáo và mới lạ đảm bảo độ chính xác định vị cao. Quy tắc hướng dẫn chùm tia có thể điều chỉnh và cấu trúc truyền dẫn đồng bộ, ổn định và đáng tin cậy. Cơ cấu cơ cấu nâng tùy chọn để cắt sản phẩm ra khỏi phạm vi đo lùi. Khi cắt các tấm kim loại mỏng và rộng, có thể chọn thiết bị hỗ trợ khí nén. Phạm vi định vị được tăng lên giúp việc cắt hiệu quả và chính xác hơn.

Tủ điện ổn định

Bộ điện France Schneider bền bỉ đảm bảo cho máy hoạt động ổn định. Kết nối và sắp xếp đường truyền hợp lý giúp giảm đáng kể tỷ lệ hỏng hóc. Và người vận hành và tất cả các bộ phận của máy đã đóng vai trò bảo vệ tốt. Servo và ổ đĩa tùy chọn để cải thiện độ chính xác định vị của Trục back-guage (X).

CẤU HÌNH

Hệ thống điều khiển CNC: Điều khiển Estun E21S từ Nam Kinh

Linh kiện điện: Schneider Electrical từ Pháp

Động cơ chính: Thương hiệu Siemens của Đức

Cảm biến đo góc: OPKON từ Thương hiệu Türkçe

Hệ thống truyền động biến tần: Động cơ Servo Đài Loan & Hệ thống lái xe

PLC: Schneider điện từ Pháp

Lưỡi cắt: Dụng cụ cá mập từ Trung Quốc

Hệ thống thủy lực: Bosch-Rexroth từ Đức

Bơm thủy lực: SUNNY từ Mỹ Thương hiệu hoặc thương hiệu tương đương

Đầu nối ống: Thương hiệu EMB từ Đức

Hướng dẫn trục vít / lót bi: HIWIN từ Khu vực TaiWan

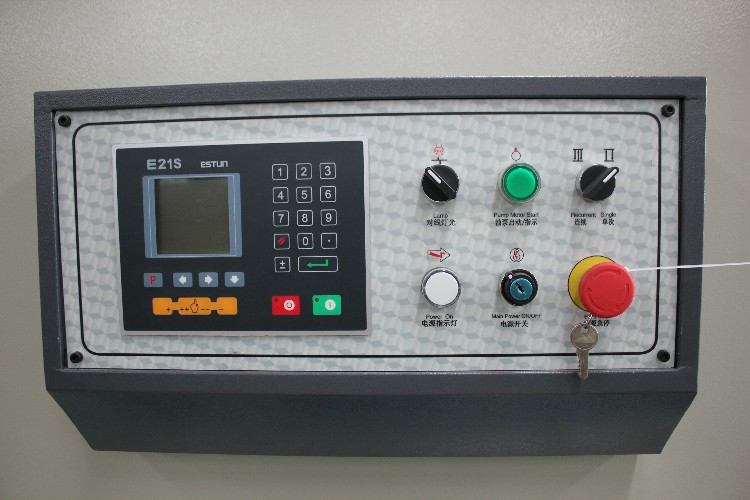

Bộ điều khiển E21S

* Backgauge và kiểm soát khối
* Điều khiển cho động cơ AC chung, biến tần
* Định vị thông minh
* Quầy hàng
* Cài đặt thời gian giữ / giải nén
* Bộ nhớ chương trình lên đến 40 chương trình
* Lên đến 25 bước cho mỗi chương trình
* Định vị một bên
* Chức năng rút lại
* Một khóa sao lưu / khôi phục các thông số
* mm / inch
* Tiếng Trung / tiếng Anh

Câu hỏi thường gặp

1. Hỏi: Chúng tôi thấy có nhiều thương hiệu Trung Quốc trên thị trường, có phải tất cả đều là nhà sản xuất không? Còn KEC / yaduan thì sao?

A: Đúng là trong số tất cả các thương hiệu Trung Quốc đó, hầu hết đều là thương hiệu kinh doanh.
Nhưng KEC / yaduan mới là nhà sản xuất thực sự đã sản xuất máy cắt và phanh ép thủy lực từ năm 2008.

2. Q: Làm thế nào để nhận được báo giá chính xác từ KEC?

A: Chỉ cần cung cấp cho chúng tôi thông tin chi tiết về vật liệu, độ dày tối đa và chiều rộng tối đa mà bạn muốn làm việc.

3. Q: Bạn có thể làm dịch vụ OEM?

A: Chắc chắn rồi. thiết kế của bạn hoặc các yêu cầu khác được chấp nhận, biểu tượng của riêng bạn có thể được thực hiện trên máy.

4. Q: Chi phí vận chuyển từ Trung Quốc đến đất nước của bạn là gì?

A: Chúng tôi có thể gửi máy đến cảng hoặc địa chỉ cửa của bạn bằng đường biển.

Vui lòng cho chúng tôi biết cổng hoặc địa chỉ gần nhất của bạn với mã bưu điện.

Chúng tôi làm việc với một số đại lý vận chuyển đáng tin cậy để sắp xếp vận chuyển toàn cầu theo nhiều cách.

5. Q: thời gian dẫn trung bình là gì?

A: Đối với cổ phiếu, thời gian dẫn đầu là khoảng 7 ngày. Đối với sản xuất hàng loạt, thời gian dẫn đầu là 20-30 ngày sau khi nhận được tiền đặt cọc. Thời gian dẫn đầu có hiệu lực sau khi nhận tiền gửi. Nếu thời gian giao hàng của chúng tôi không đúng với thời hạn của bạn, Chúng tôi có thể sắp xếp sản xuất khẩn cấp đặc biệt để kịp thời hạn của chúng tôi. Trong mọi trường hợp, chúng tôi sẽ cố gắng đáp ứng nhu cầu của bạn. Trong hầu hết các trường hợp, chúng tôi có thể quản lý việc giao hàng nhanh chóng.

6. Q: Bạn có thể cung cấp các tài liệu vận chuyển có liên quan không?

A: Có, chúng tôi có thể cung cấp hầu hết các tài liệu bao gồm
Vận đơn;
Chứng chỉ Phân tích / Hợp chuẩn;
Chứng chỉ CE, chứng chỉ COC;
Bảo hiểm;
Nước xuất xứ;
Hóa đơn thương mại;
Danh sách đóng gói và các tài liệu xuất khẩu khác bất cứ điều gì được yêu cầu.

7. Q: Bạn có chấp nhận thanh toán LC?

A: Có, thông thường thanh toán của chúng tôi là 30% 70% T / T, thanh toán LC cũng được chấp nhận

8. Q: Làm Thế Nào để vận hành các máy được đặt hàng?

A: Video về các máy trước khi xuất xưởng tại nhà máy của chúng tôi sẽ được gửi trực tiếp cho bạn.

9. Q: Điều gì về dịch vụ vận hành?

A: Chúng tôi có thể cung cấp dịch vụ vận chuyển, người mua cần có đủ tiền mua vé máy bay.

10. Q: những gì là sản phẩm bảo hành?

A: Thông thường 3 năm. Cam kết của chúng tôi là sự hài lòng của bạn với sản phẩm của chúng tôi. Trong việc bảo hành hay không, đó là văn hóa của công ty chúng tôi để giải quyết và giải quyết tất cả các vấn đề của khách hàng để mọi người hài lòng.

11. Q: Bạn có đảm bảo giao hàng an toàn và đảm bảo các sản phẩm không?

A: Vâng, chúng tôi luôn sử dụng bao bì xuất khẩu chất lượng cao. Chúng tôi cũng sử dụng bao bì rắn chuyên dụng cho hàng nguy hiểm và người gửi hàng trong kho lạnh đã được xác nhận cho các mặt hàng nhạy cảm với nhiệt độ. Các yêu cầu đóng gói đặc biệt và đóng gói không theo tiêu chuẩn sẽ tính thêm phí.

Thông tin chi tiết

Tối đa Chiều rộng cắt (mm): 3200
Tối đa Độ dày cắt (mm): 12 mm
Mức độ tự động: Hoàn toàn tự động
Góc cắt: 1,5 độ
Chiều dài lưỡi (mm): 2400 mm
Hành trình sau lưng (mm): 20 - 600 mm
Chiều sâu cổ họng (mm): 150 mm
trạng thái: Còn mới
Công suất (kW): 18,5 kW
Trọng lượng (KG): 10800 KG
Điện áp: 380V / 50HZ / 3PH
Kích thước (L * W * H): 3880 * 2150 * 2000
Năm: 2021
Bảo hành: 3 năm
Điểm bán hàng chính: Độ chính xác cao
Các ngành áp dụng: Cửa hàng vật liệu xây dựng, Cửa hàng sửa chữa máy móc, Nhà máy sản xuất, Công trình xây dựng, Năng lượng & Khai thác mỏ
Địa điểm trưng bày: Canada, Vương quốc Anh, Hoa Kỳ, Pháp, Đức, Nga, Nhật, Úc
Loại tiếp thị: Sản phẩm mới 2021
Báo cáo kiểm tra máy móc: Đã cung cấp
Video gửi đi kiểm tra: Đã cung cấp
Bảo hành các thành phần cốt lõi: 3 năm
Thành phần cốt lõi: Vòng bi, Động cơ, Bơm, Bánh răng, PLC, Bình áp suất, Động cơ, Hộp số
Hệ thống điều khiển: Estun E21 NC Control
Vật liệu cắt: Thép không gỉ kim loại Thép carbon
Dịch vụ sau bán hàng được cung cấp: Phụ tùng thay thế miễn phí, Lắp đặt tại hiện trường, vận hành và đào tạo, Dịch vụ bảo trì và sửa chữa tại hiện trường, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video
Dịch vụ sau bảo hành: Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Phụ tùng thay thế, Dịch vụ bảo trì và sửa chữa tại hiện trường
Địa điểm dịch vụ địa phương: Canada, Vương quốc Anh, Hoa Kỳ, Pháp, Pakistan, Mexico, Nga, Úc, Nam Phi
Chứng nhận: CE
